| 乗り物・電車、自動車、建設車両 |

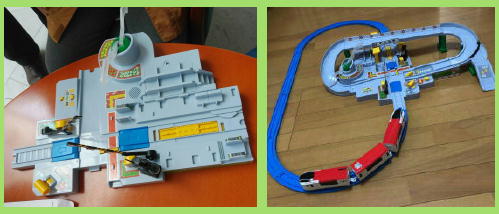

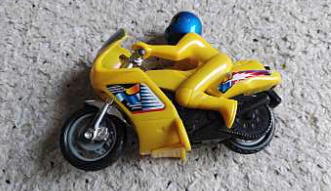

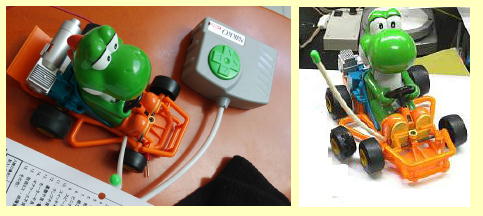

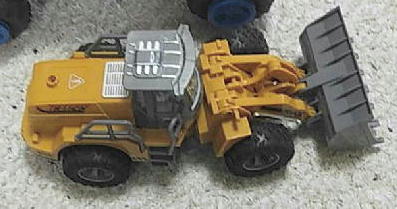

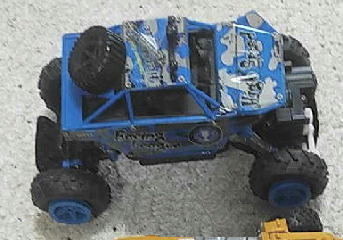

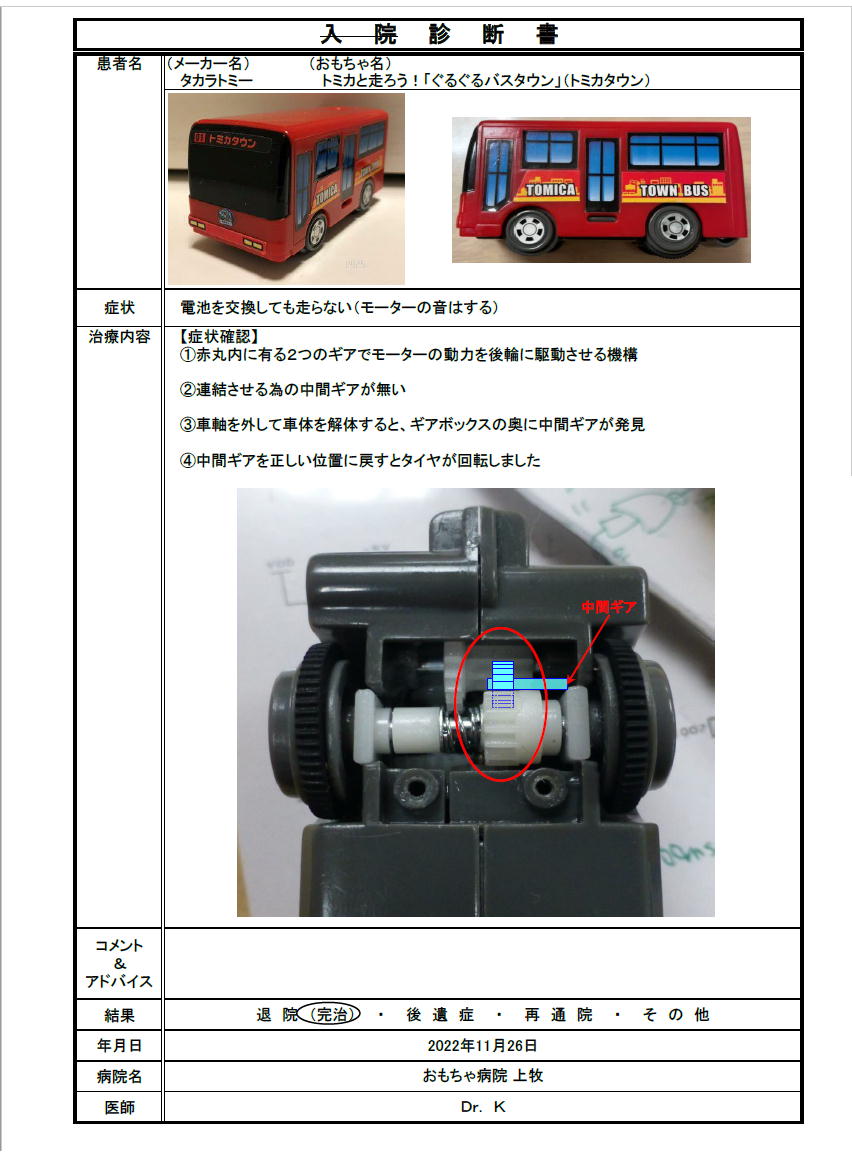

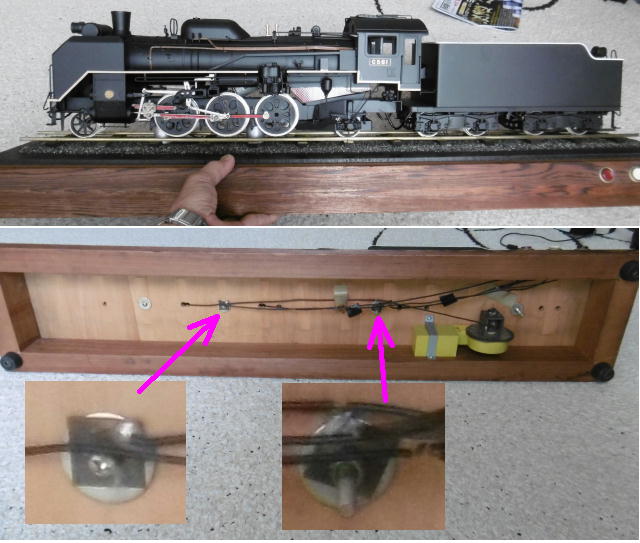

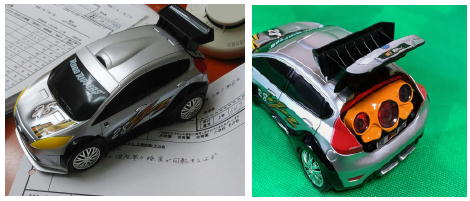

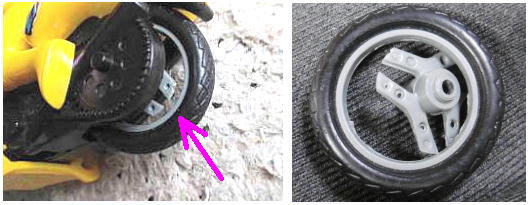

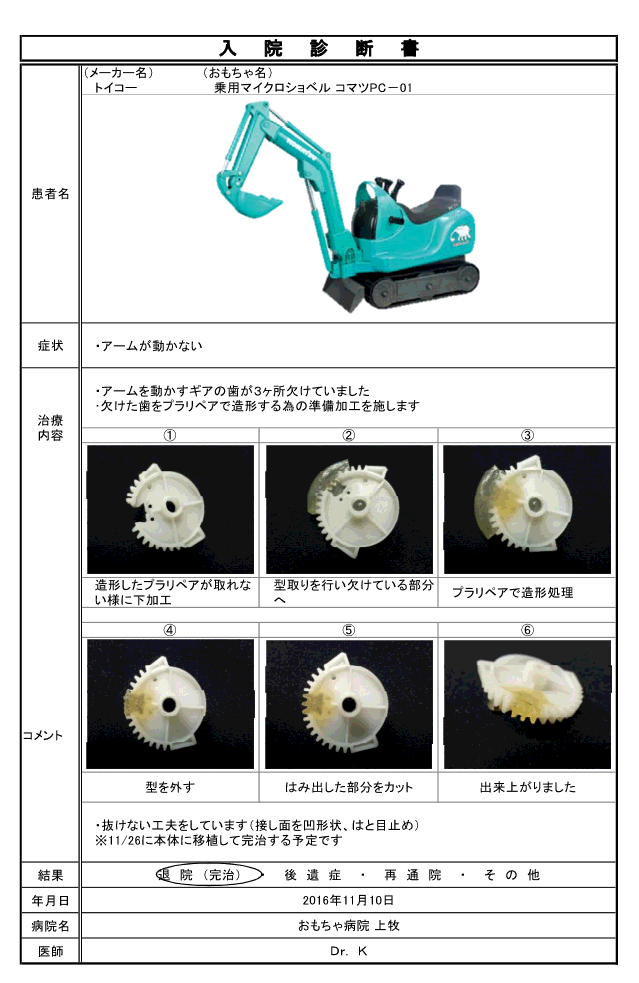

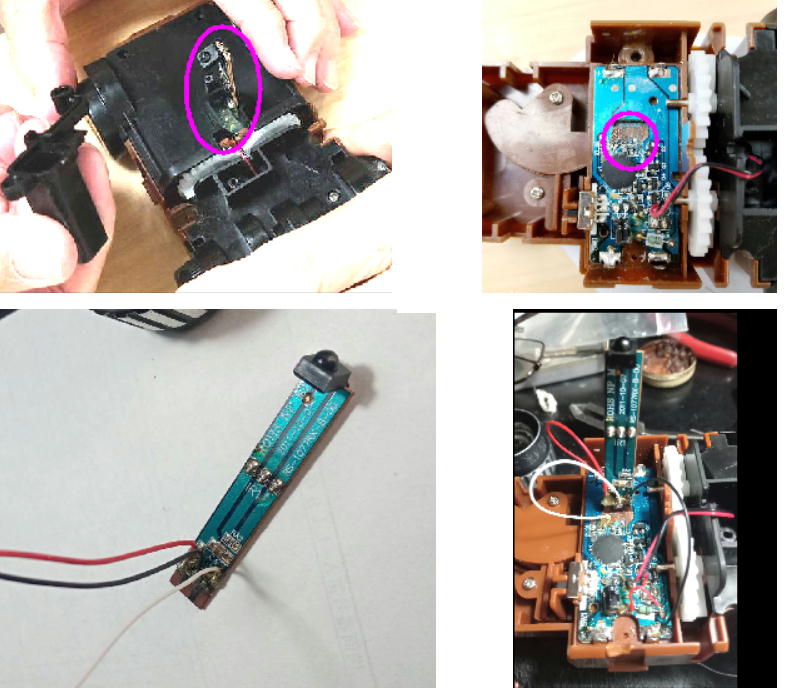

27 旧型プラレール D51 26 ちびころポッポ 25 トミカと走ろう！「ぐるぐるバスタウン」 24 プチ電車「はやぶさ」 23 トミカわくわくドライブ 22 クライミングキング ラジコン 21 ホイールロダー ラジコン 20 バイク フライホイール式 19 GO！GO！あっちこっちおっきなトーマス（２） 18 くるピカエイト ANA 17 サウンドポンプ消防車 16 C581 SL精密模型 15 プラレール「カンカン踏切セット」 14 ニッコー「ヨッシーカート」 13スズキJIMNY ラジコン 12JEEP ラジコン 11クラウン ラジコン 10フォード・ロードリッパー ９ヘリコプタ-（赤外線リモコン） ８GO！GO！あっちこっちおっきなトーマス ７NISSAN GT-Rパトカー （JOZEN製） ６IRリモコンバス「阪急バス」（トイコー製） ５90式無線リモコン戦車（京商） ４プラレール サウンド・スチーム D51 ３アンパンマン自動車 ２ショベルカー １サウンドトレイン新幹線 |

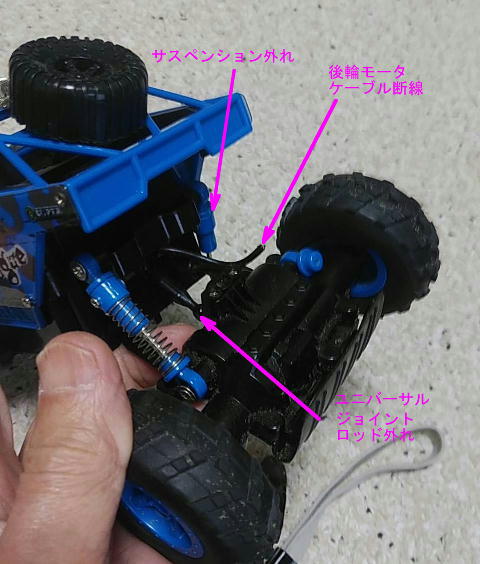

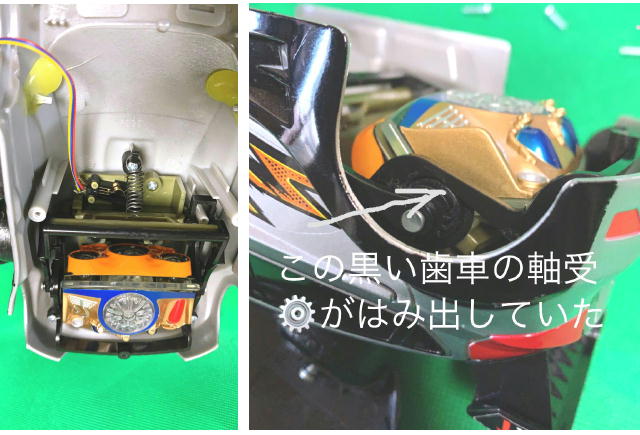

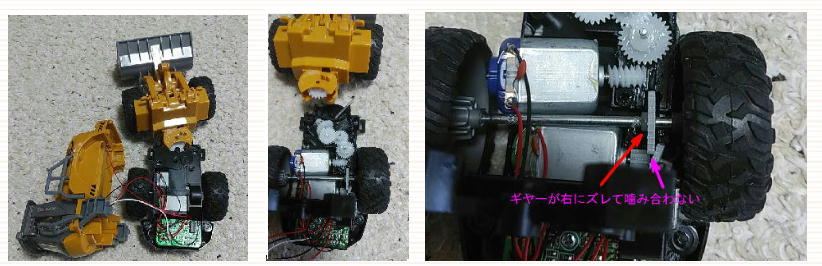

動かない 光るが音が出ない 空回りする 動かない ボタンを連打してもリフトが上昇しない、 後輪のモータが動かない、サスペンションが外れる 走行しない 車体が傾斜 、ギヤーずれと軸受け破損 後輪破損 走行しない ピニオン摩耗 走行しない ピニオン割れ パトランプは点灯するが音が出ない、電池容量不足 汽笛と照明が動作しない、配線接触不良 オープニング音声しか出ない、電池容量不足 動かない、電池容量不足 車輪が空転して速度が出ない 車輪が回転しない モータ空転 ハッチバックが動作しない 動かない、赤外線リモコン受信モジュルが折損 方向転回出来ない ピンニオン摩耗 ラジコン故障 基板不良 リモコン故障 回路不良 左後輪回転しない 車軸ゆがみ 動かず 断線 動かない ギアー故障 アームが動かない ギアー故障 音が出ない ボタン故障 |
| 縫いぐるみ |

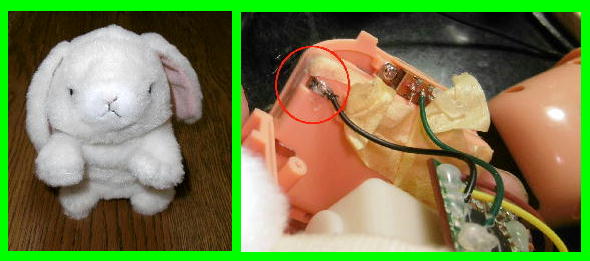

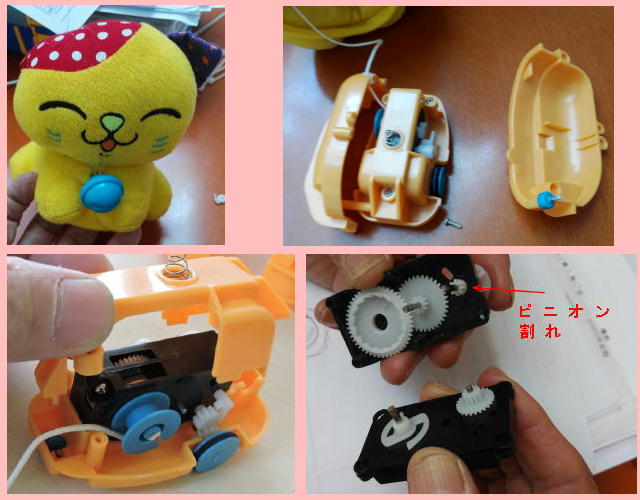

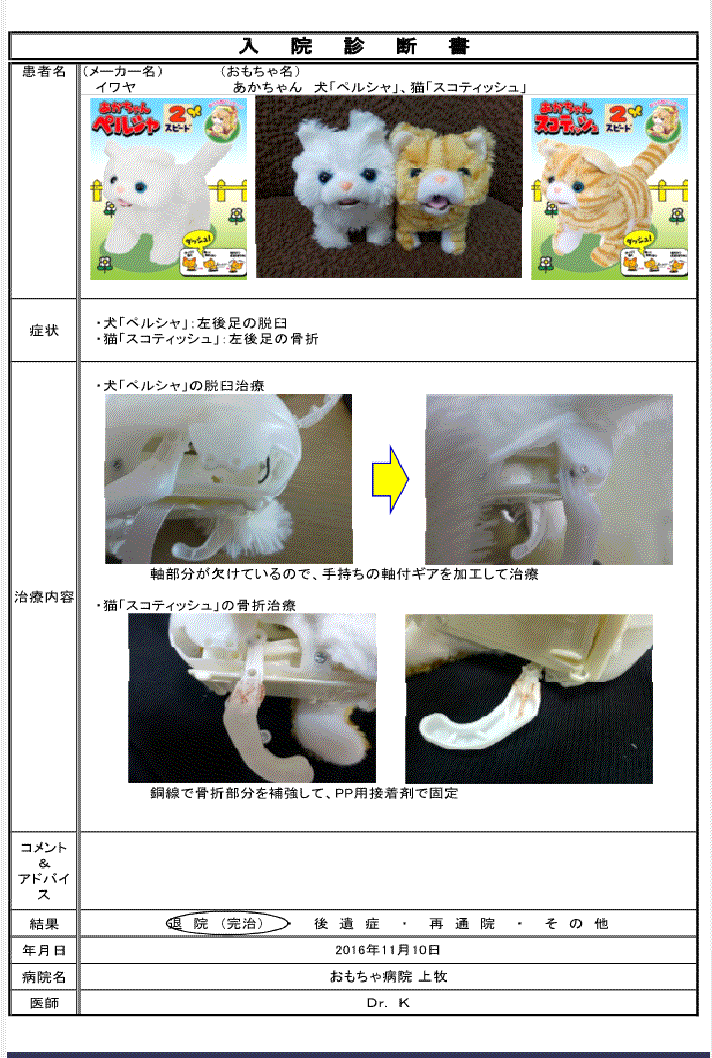

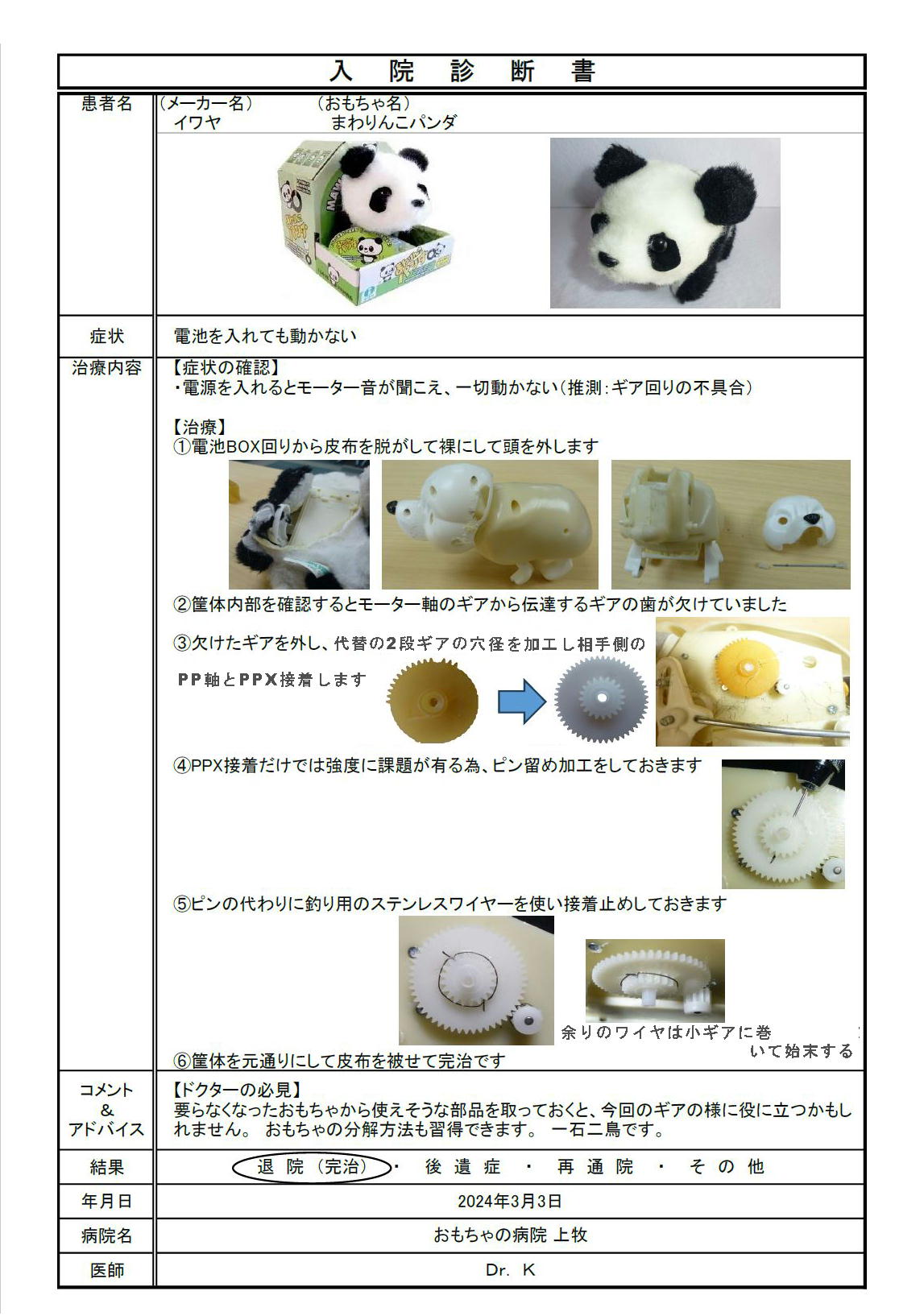

17メルちゃん人形 16 おさるのジョージにぎってピョン 15 まわりんこパンダ 14 和田アキコ人形 （永谷園景品） 13 ファービ人形 タイガーエレクトロニクス 12猫の縫いぐるみ（触ると逃げるよ!おいかけっこしましょう）11ファービ人形２ ２体 10モンキーの縫いぐるみ ９くすぐりエルモ （2005 Fisher-Price製） ８おともだちっくワンちゃん（イワヤ２００２） ７ミミクリーペット（うさぎ ロップイヤー）（タカラ） ６柴犬 （イワヤ2005） ５うちのスーパードッグさかだちコラッキー（セガ） ４おかえりワンちゃん スーパーアクション トイプードル（オスト） ３赤ちゃん「ペルシャ」犬、「スコティシュ」猫 （イワヤ） ２ごろりんワンちゃん １笑い転げるネコ |

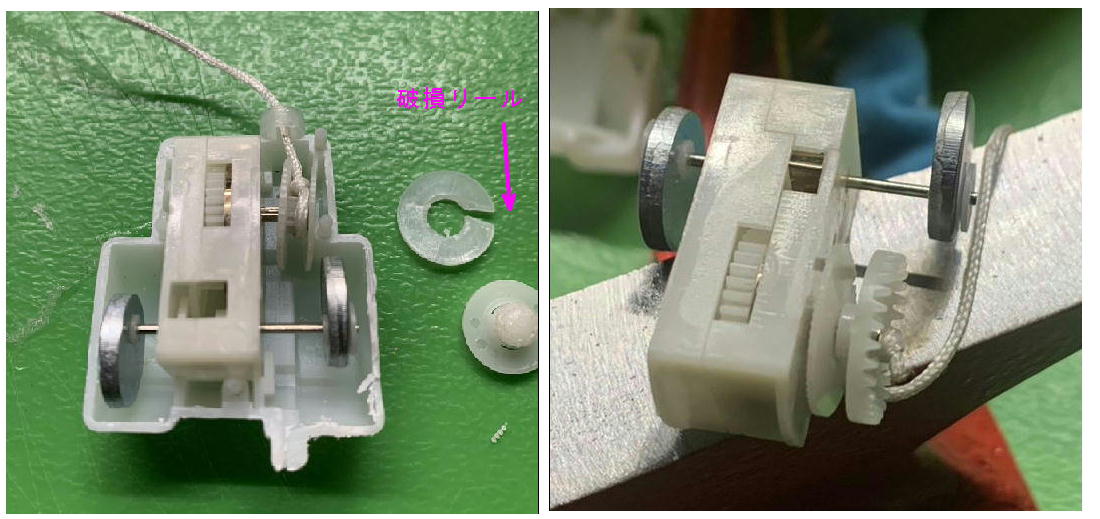

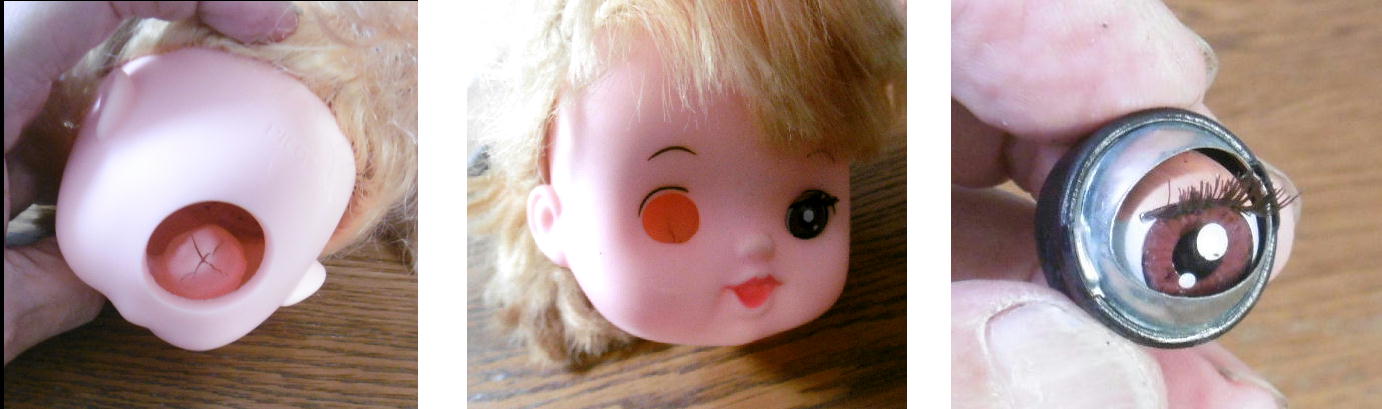

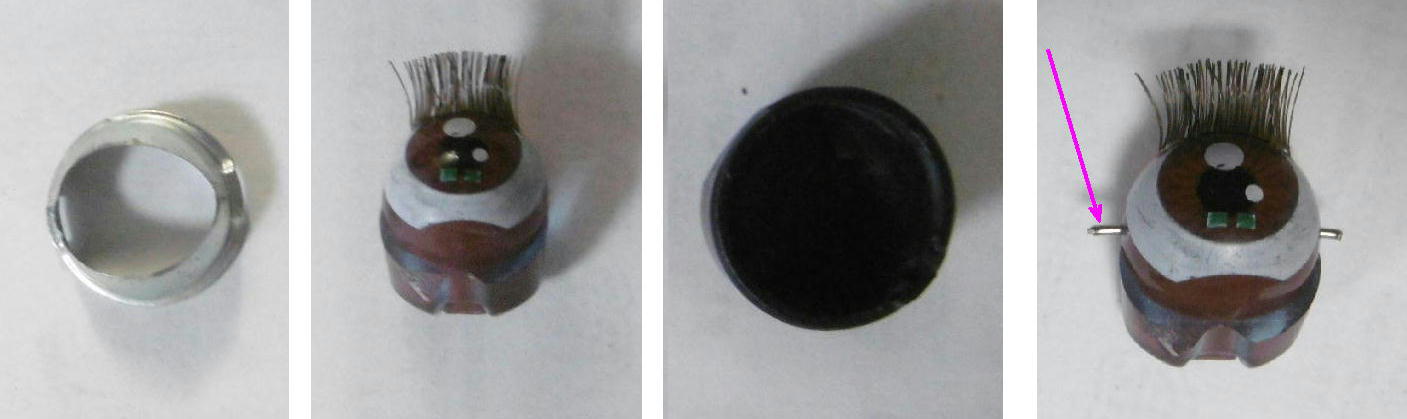

眼が閉じない 紐が伸縮しない 巻き取りリール破損 動かない 手は動くが足が動かない 動作しない 車輪が空回りする 動かない､電池BOXの腐食と破損 動かない IC故障 足と腰が動かない ピニオン割れ 動かない スピーカ故障 ピニオン割れ 動かず 断線 後ろ足動かず 軸折損 動かない ドライバーIC故障 動かない 電池BOX不良 脱臼 及び骨折 動かない 回路断線 尻尾折損 |
| 知的玩具、ゲーム機 |

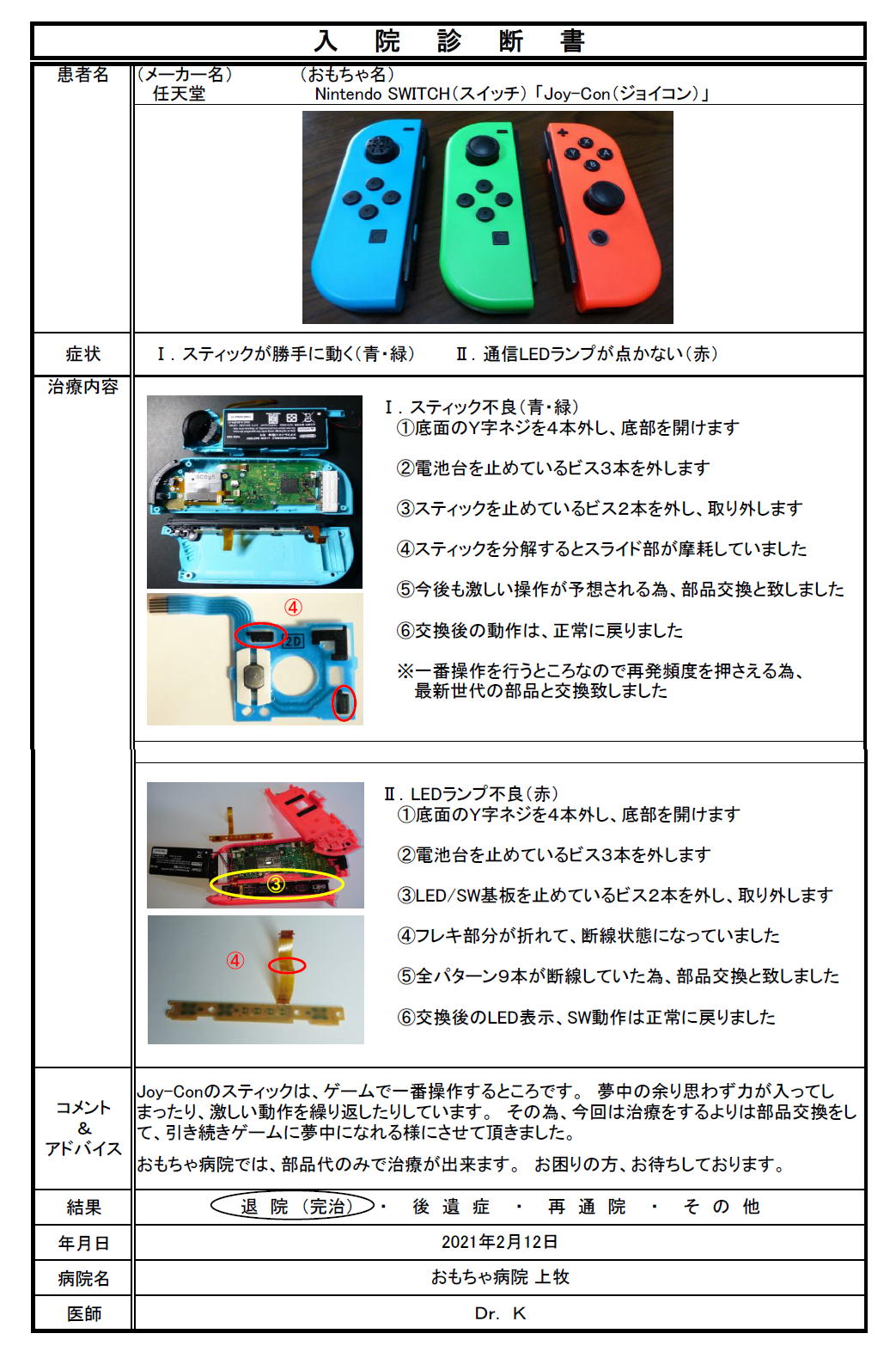

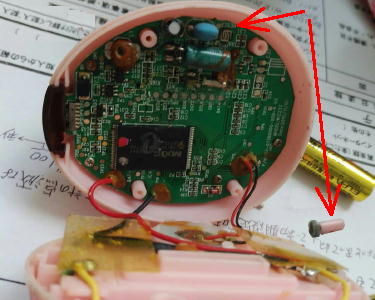

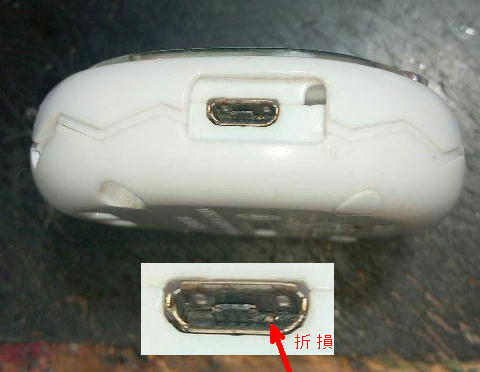

15 トイザらスクレーンゲーム 14キャッチモンGO 13たまごっち iDl 12アースグランナー ヒーローチェンジギア「 アースブレス」 11Nintendo SWITCH（スイッチ） 「Joy-Con（ジョイコン）」 10アンパンマンパチンコDx（ピノチオ製） ９エポック野球盤（エポック製） ８アンパンマンおしゃべりたまご(バンダイ) ７アンパンマンNEWわくわくクレーンゲーム （アガマツ製） ６アンパンマンわくわくクレーンゲーム （アガマツ製） ５ガブッチョフィッシング（サンエイ） ４アンパンマンわくわくクレーンゲーム（アガマツ製） ３タッチであいうえお教室キッズタブレット（アガマツ製） ２アンパンマンわくわくクレーンゲーム（アガマツ製） １ おりこうクマタン 昔話しの読み聞かせ知的玩具（フュージョンマーケティング） |
動かない 電源SW破損 時計と成長が動かない、リセットボタン落ち込みによる 音声が止まる 指定外の充電電池使用で容量不足 勝手に動く、スライド部摩耗で交換 玉をはじかない、ギヤー噛み合わせ不良 分解して元どうり戻せない オフでもバックライトが消えない 電気回路故障 巻き上げ故障 動かない 電池容量不足 動かない 断線 動かない 電池容量不足 キー故障 電気回路故障 動かない 機構故障（ピニオン割れ） バックライトが消えない 回路故障 |
| ままごと遊び・水遊び |

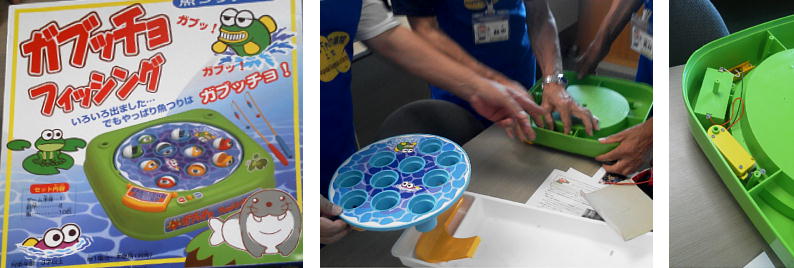

７アンパンマンレジスタ ６アンパンマン バケツでくるくるおふろシャワ ５ピッとスキャン！キャッシュレジスター（ジャストライクホーム ） ４遊びがいっぱい!おふろでアンパンマン ３ガブッチョフィッシング ２アンパンマンお風呂で玉入れ １プラッシュおふろスライダー |
スキャナーが反応しない ポンプが動かない バーコードリーダ故障 電気回路故障 ポンプ故障 動かない 断線 バネ故障 ポンプ故障 |
| 楽器 |

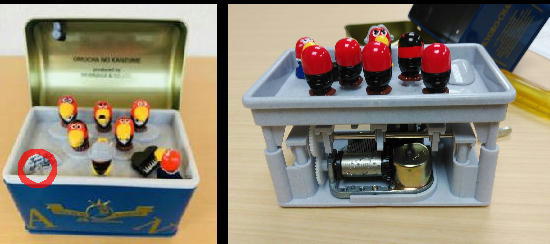

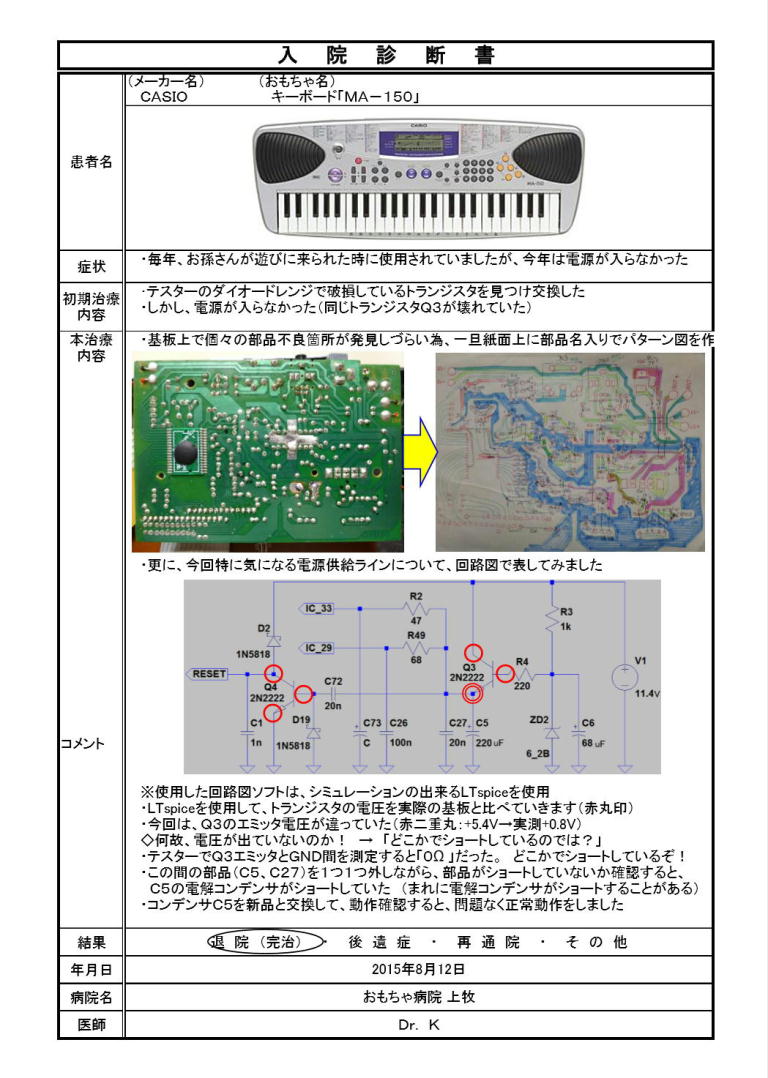

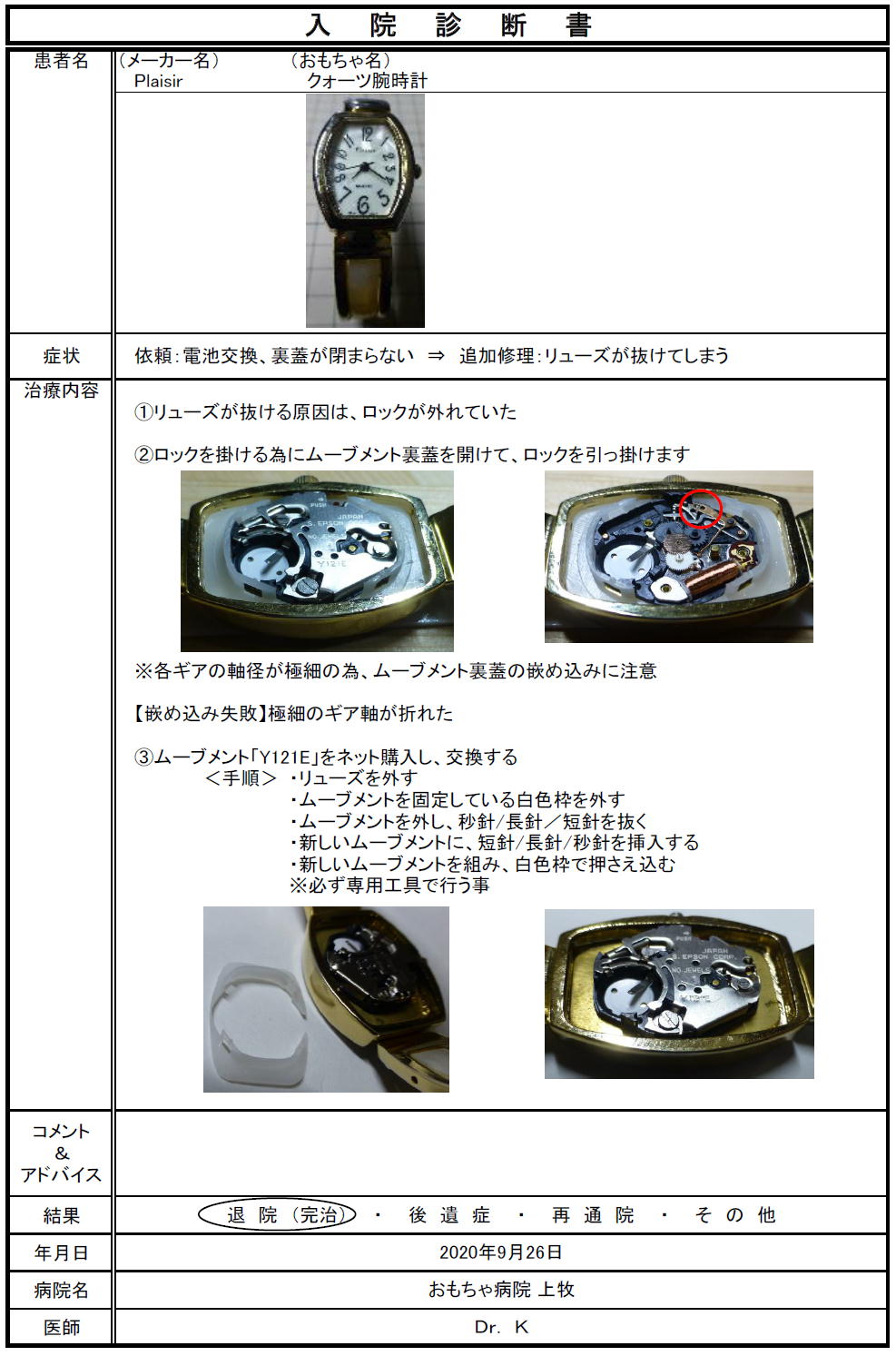

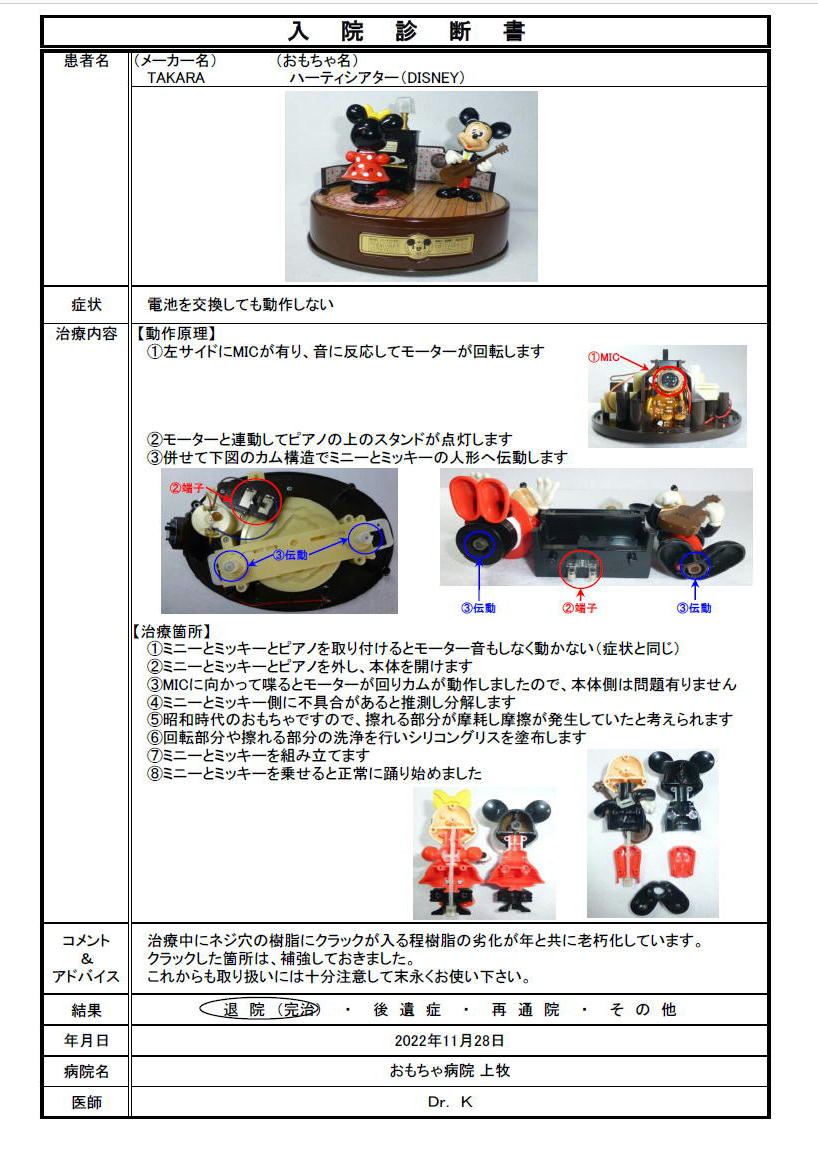

10 オルゴール ９森永おもちゃの缶詰 キョロちゃん チョコボール オルゴール ８.ハーティシアター（DISNEY） ７「うたって たたこう！ わくわく リズムあそびどうようえほん」 ６キーボードおそらでコンサート(バンダイ） ５腕時計 ４キーボード MT-640 （ CASIO） ３キーボードR-ECO （トイローヤル） ２キーボード MA-150 （ CASIO） １キーボードR-ECO （トイローヤル） |
動かない 動かない 動かない 音が出ない 電源が入らない 裏蓋が閉まらない パーカッションが鳴らない 電気回路故障 黒の鍵盤5カ所が脱落 音と液晶画面が出ない 電気回路故障 音が出ないキーがある 電気回路故障 |
| 乗用おもちゃ・ロボ ット・動物・怪獣・ 合体・変形おもちゃ ・その他 |

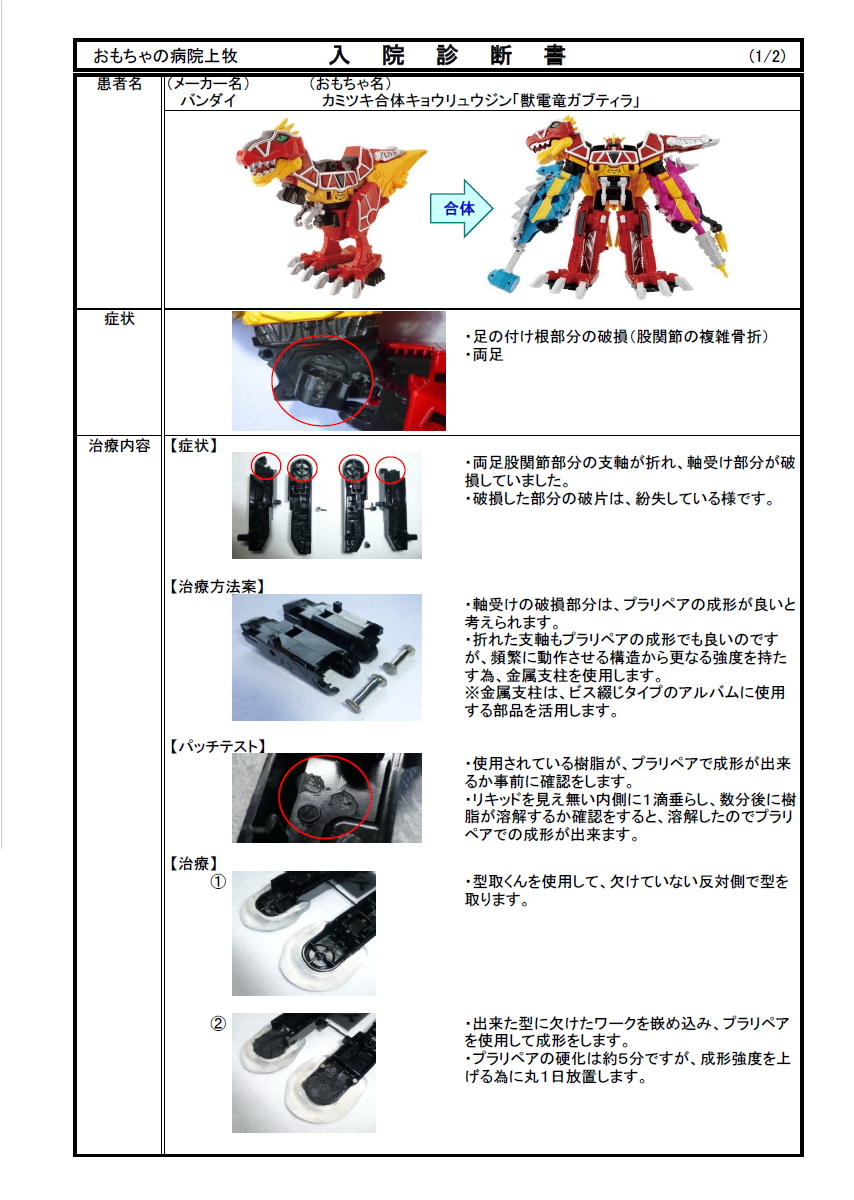

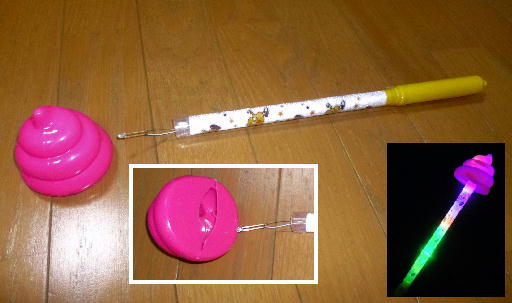

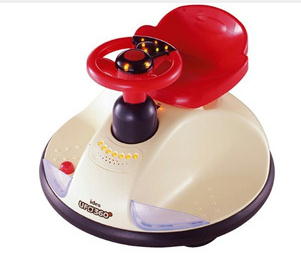

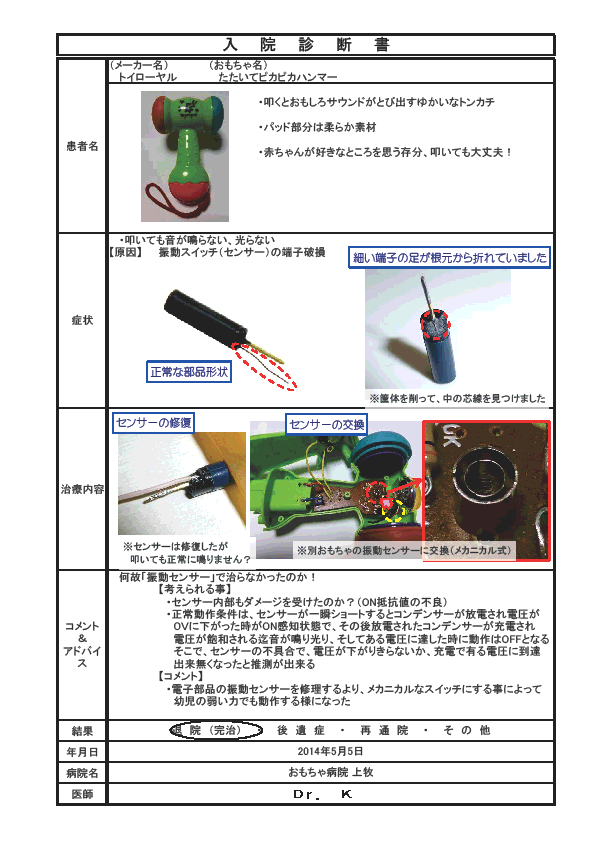

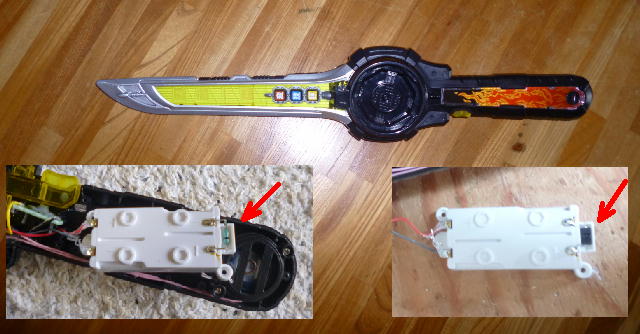

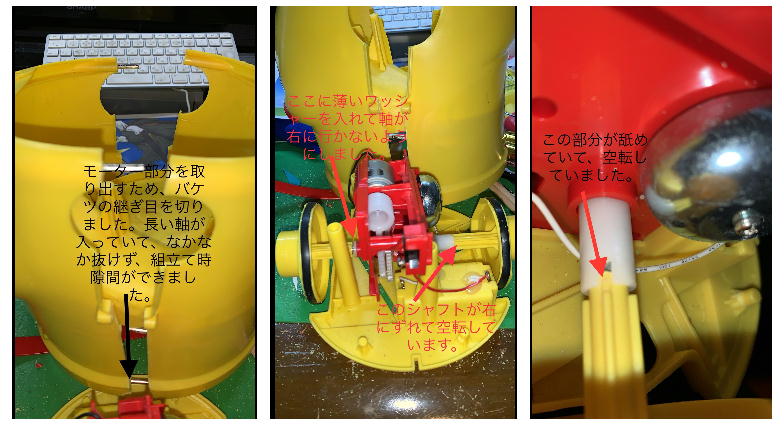

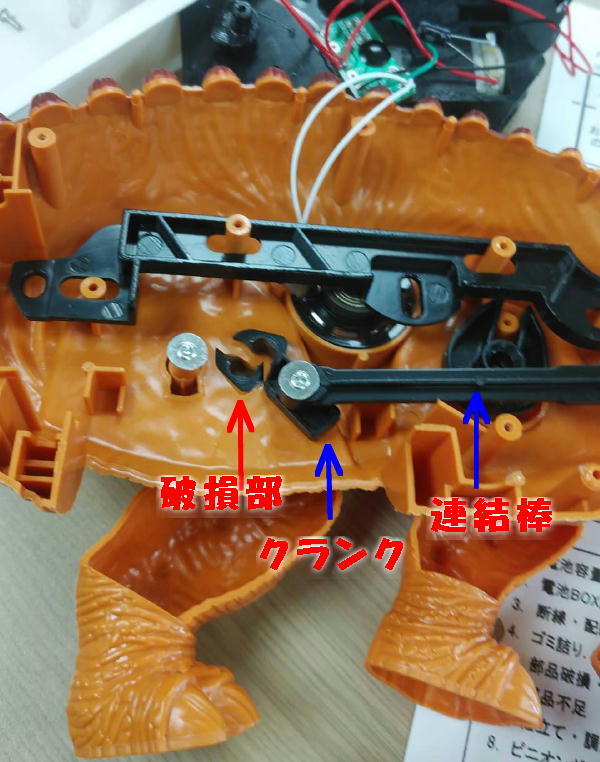

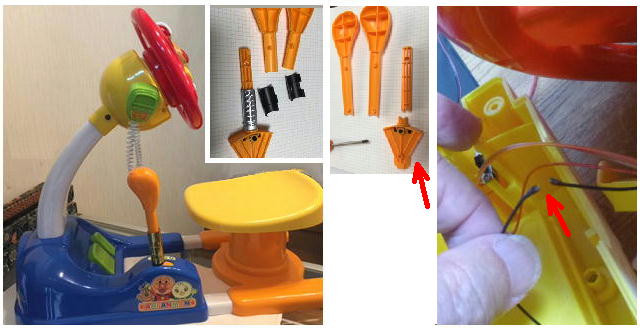

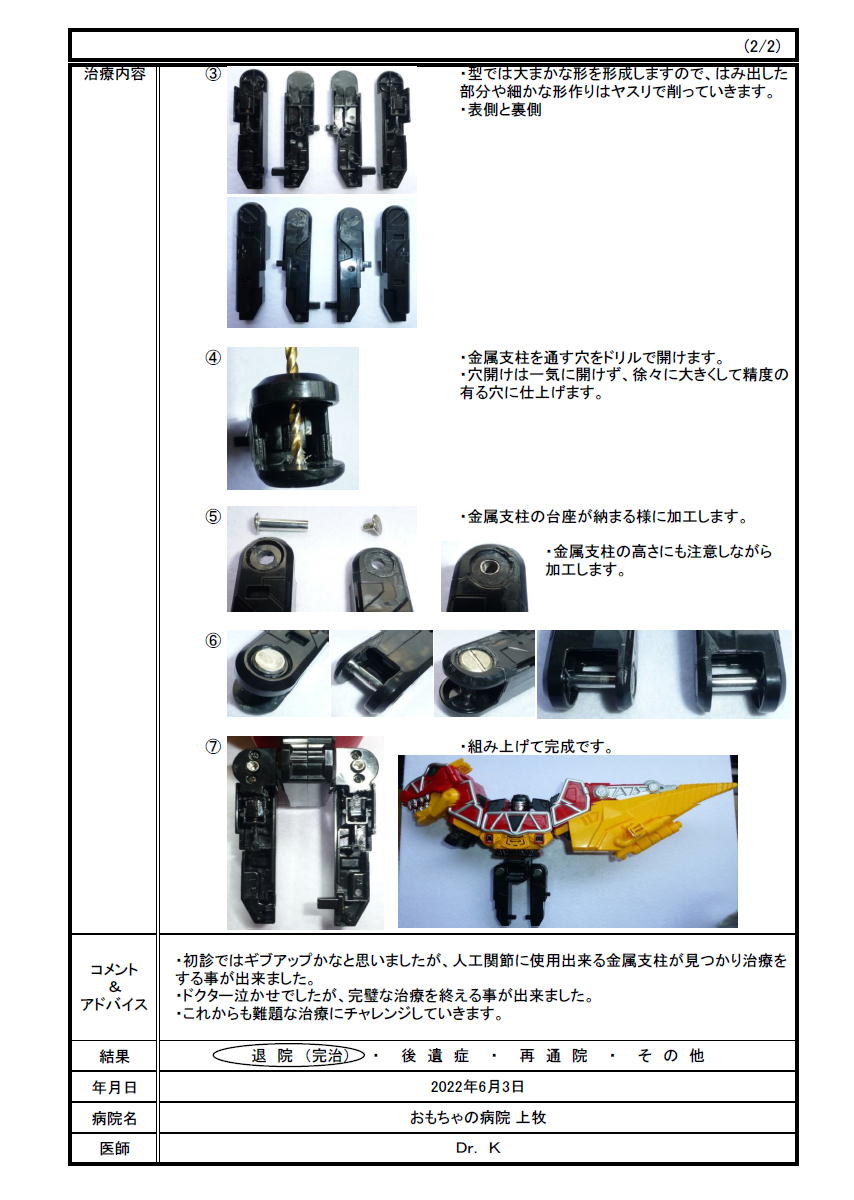

13コルク銃 12アンパンマン 電動レールでGO GO DX 11爆氷ブリザードスピン 10ばけつおじさん ９カミツキ合体キョウリュウジン「獣電竜ガブティラ」 ８恐竜ワールドダイナソー ロマネスク ７電動乗用玩具 UFO360 アイデス ６アンパンマンキッズドライバー ５忍者一番刀 ４ハイパーレスキュー緊急指令タワー基地 ３うんちスティック 光るおもちゃ ２エンジェルハートステッキ 光るおもちゃ １たたいてピカピカハンマー 音の出るおもちゃ |

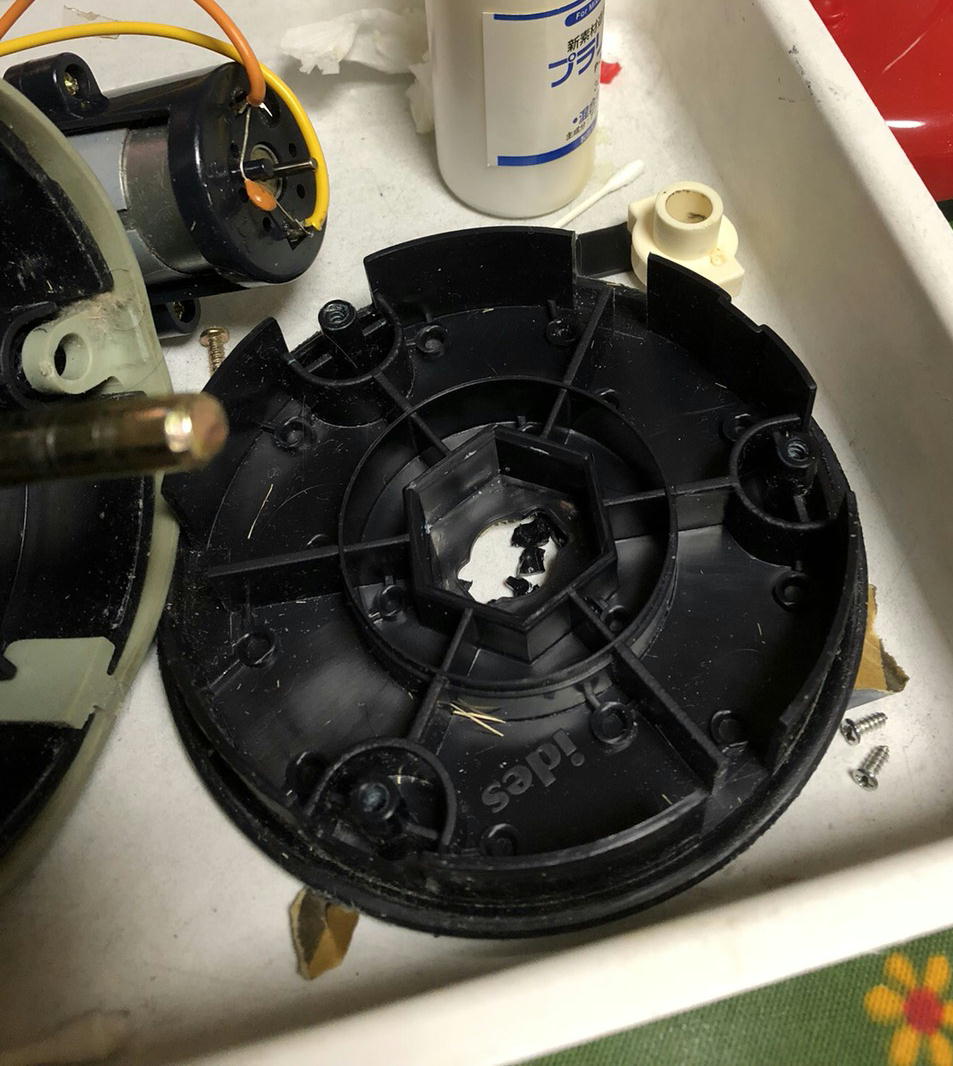

引き金が効かない 動かない。鉛蓄電池劣化 動かない 顎の骨折とリモコンセンサ断線 動かない 足の折損 動かない ギアー破損 電源が入らないのとチェンジレバー折損 刀：電源が入らい 音が出な 動かない 電池容量不足で動かない 折損 折損と断線 センサー故障 |

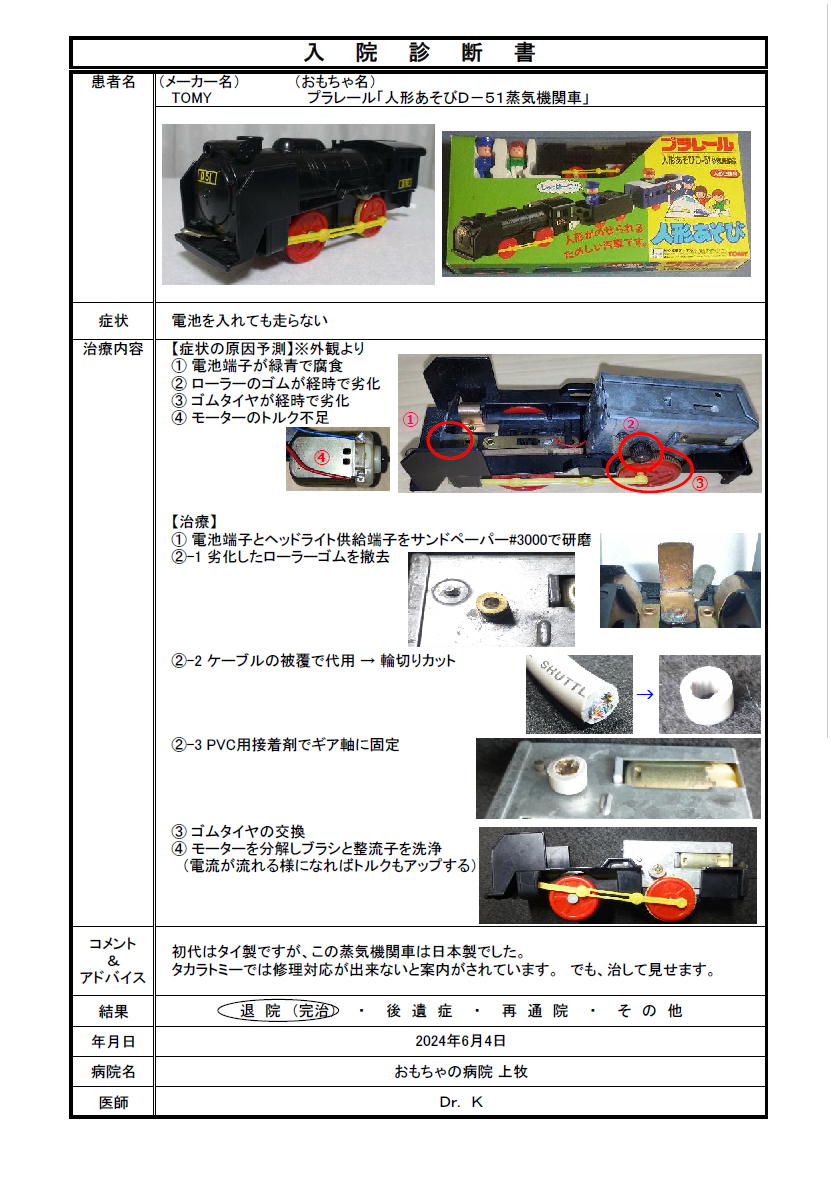

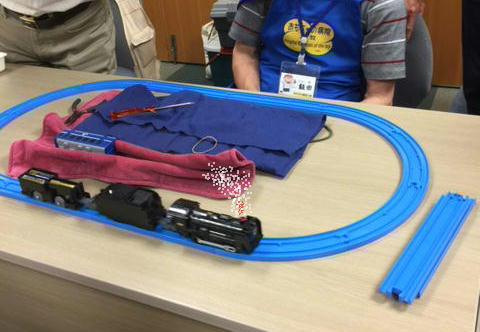

【症状】 動輪が回らない【原因】① 電池端子が緑青で腐食 ② ローラーのゴムが経時で劣化 ③ ゴムタイヤが経時で劣化④ モーターのトルク不足【処置】① 電池端子とヘッドライト供給端子をサンドペーパー#3000で研磨② 劣化したローラーゴムをPVCケーブルで作り交換。③ ゴムタイヤ交換 ④モータブラシと整流子を洗浄 |

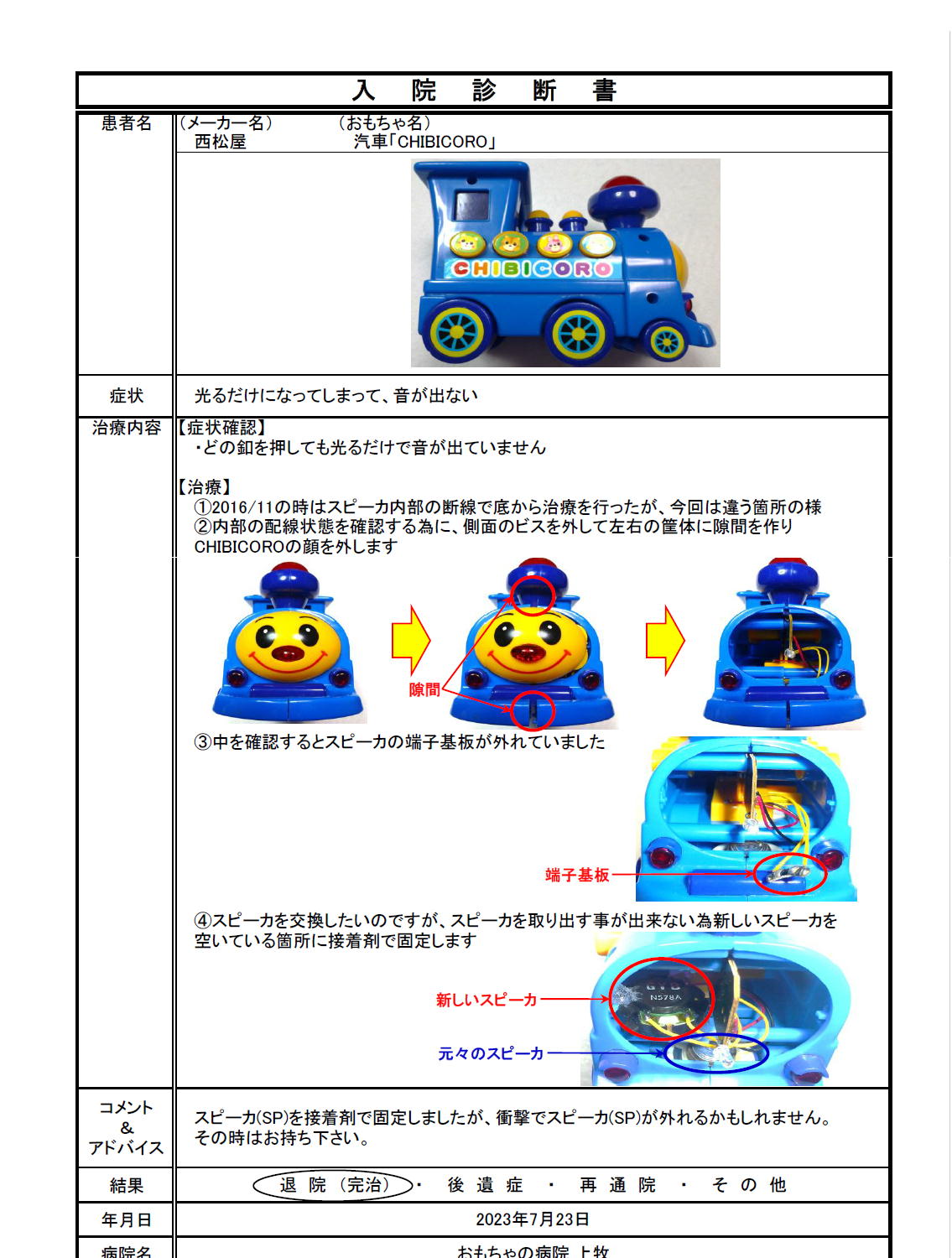

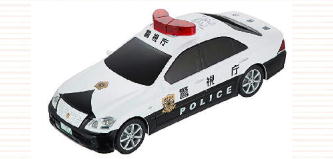

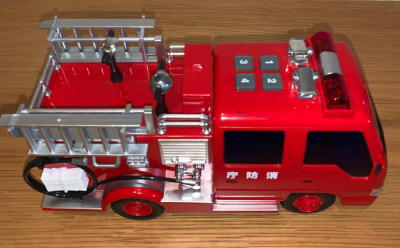

【症状】光るが音が出ない 【原因】スピーカ端子基板が外れている 【処置】スピーカを交換したいがスピーカを取り出すには車輪を外さねばならない、 しかし強硬で外すことが出来ず別の空きスペースにスピーカ－を取り付ける |

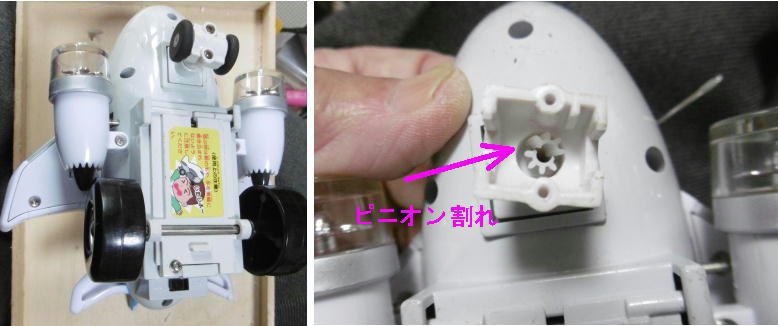

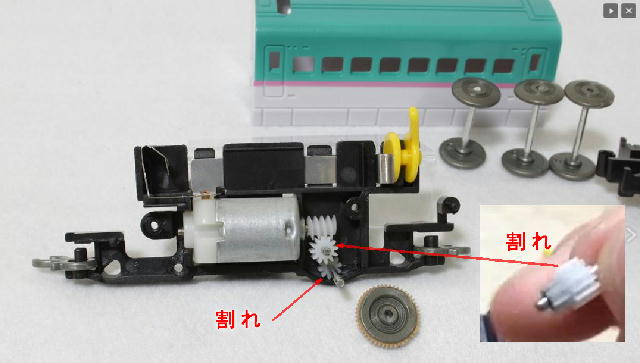

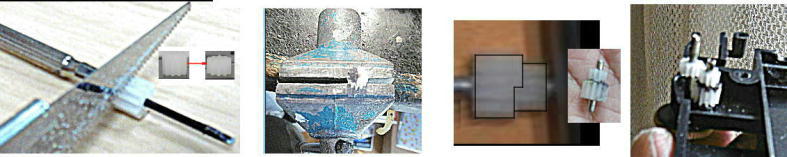

ピニオン及び2段ギヤー（１２T／８T）が割れている

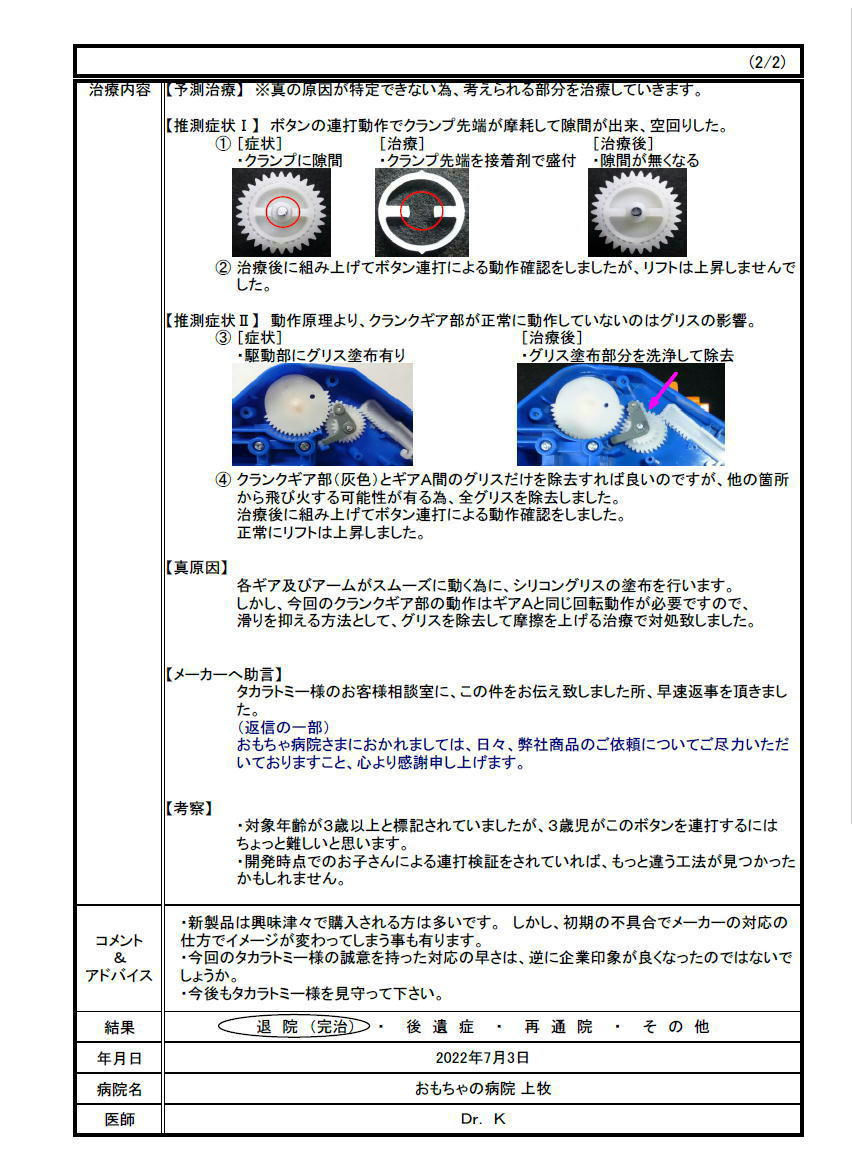

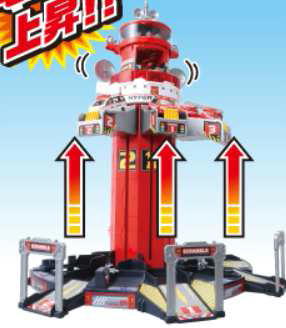

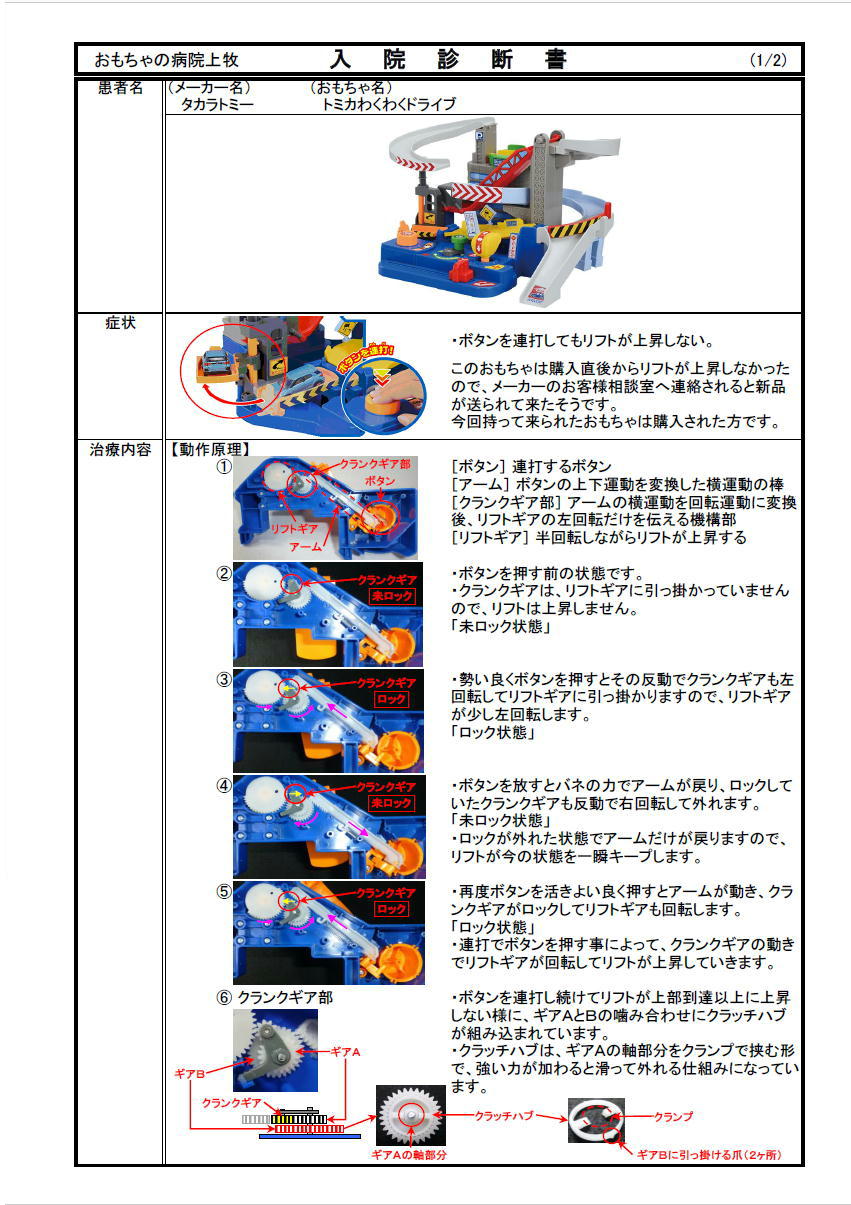

【症状】ボタンを連打してもリフトが上昇しない 【原因】グリスの影響でクランクギア部が正常に動作していない 【処置】クランクギア部の動作はギアＡと同じ回転動作が必要で、グリスを除去して摩擦を上げる |

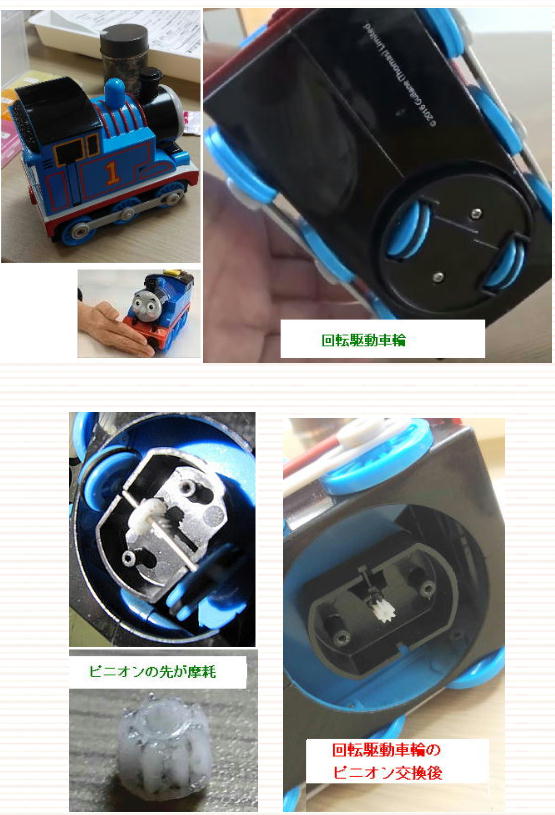

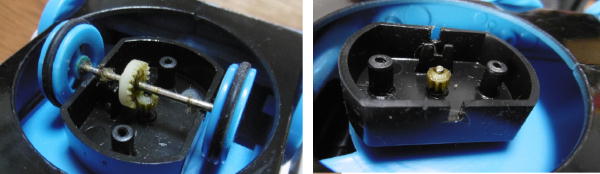

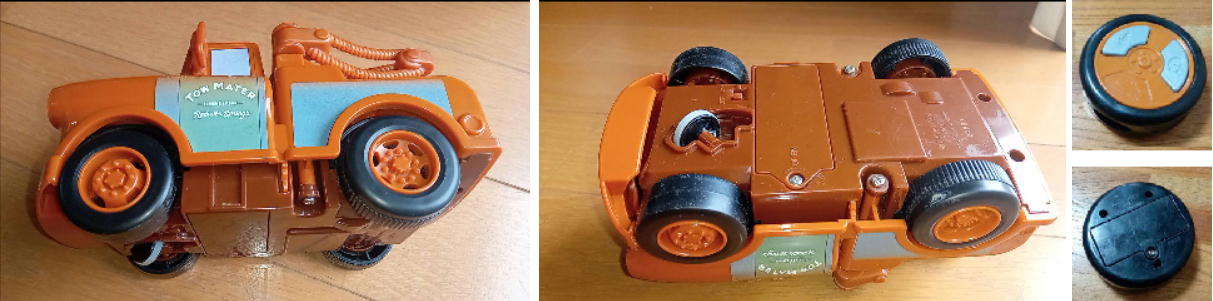

| 症状は壁にぶつかって方向転換するべきが方向転換しない。原因は回転駆動車輪のクラウンギアと噛み合うピニオンギア（８T）が割れいたので交換。(R3/6) |

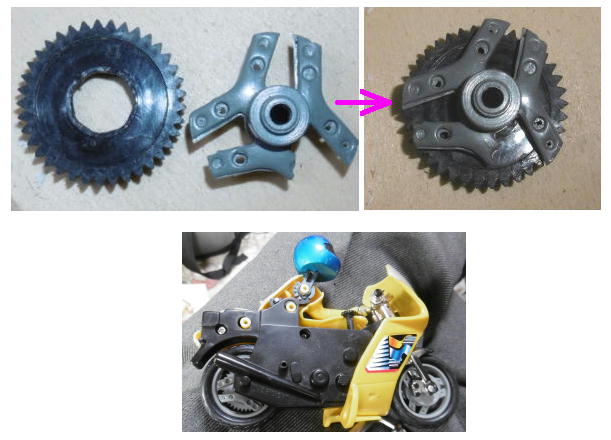

| 後輪駆動の車軸が空転して速度が出ない、車軸に取り付けられたトルクリミタ－の軸穴がバカになって空転していた。車軸のローレット溝とトルクリミタ－の隙にクサビを押し込み空転を無くした。クサビは木工用タッカー の針（厚さ0.5幅0.7mm）を使用。さらにトルクリミターが強すぎて機能しておらず壁に当たっても車輪が回転し続けるので弱くするためトルクリミターの突起をヤスリで少し研磨した。(R2/11) |

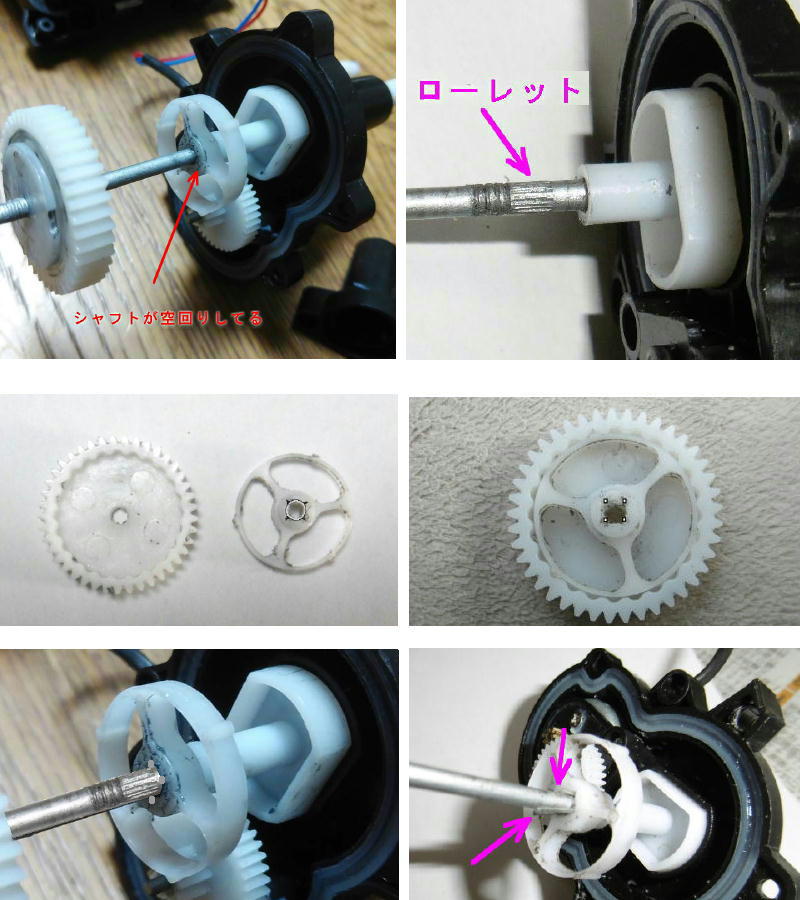

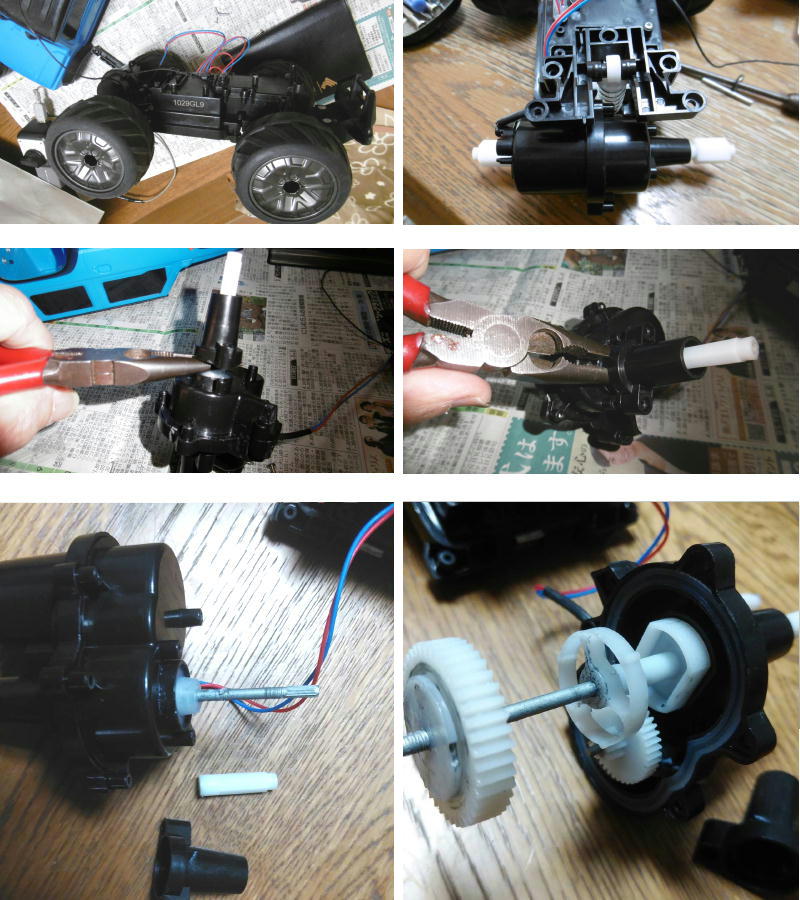

上段：後輪駆動部を外すの 中段：樹脂製の６角車軸を抜き取る。車軸カバーのネジを外し隙間のラジオペンチを差し込んでコジ上げ、 ６角車軸を抜く、こうしないとギアーボックスが開かない 下段：６角車軸を抜いてギアーボックスを開く 、金属車軸のトルクリミッタがバカになって空回りしていた。 |
上段：トルクリミターの空回り箇所の平目ローレット部 中段： トルクリミッターの軸穴の四隅を糸鋸で切り込みを入れる 下段：トルクリミッターを車軸に組み込んで車軸のローレット溝とトルクリミタ－の軸穴の隙、四カ所にクサビを 押し込み空転を無くした。クサビは木工用タッカー の針（厚さ0.5幅0.7mm）を使用 |

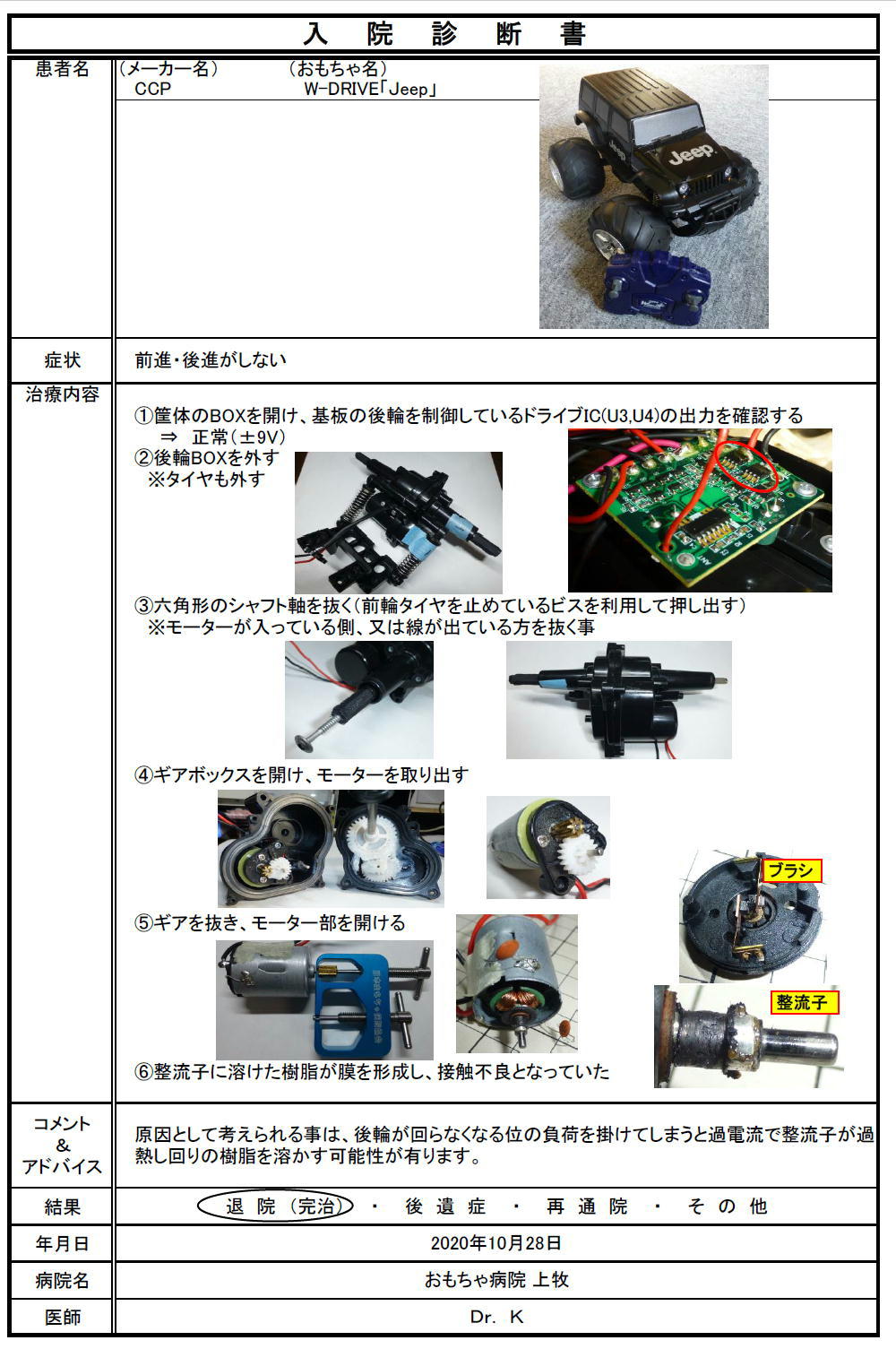

| 前後駆動用DCモーターの整流子に熱で溶けた樹脂の膜が付着し接触不良で回らない。付着物を除去して回る様になった、負荷電流での発熱で周辺の樹脂を溶かす様で､扱い方次第で再発の心配があります。 |
| 症状は壁にぶつかって方向転換するべきが方向転換しない。原因は回転駆動車輪のクラウンギアと噛み合うピニオンギア（８T）が摩耗していたので交換。 |

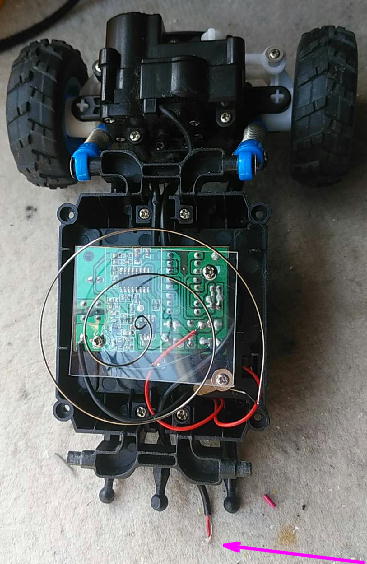

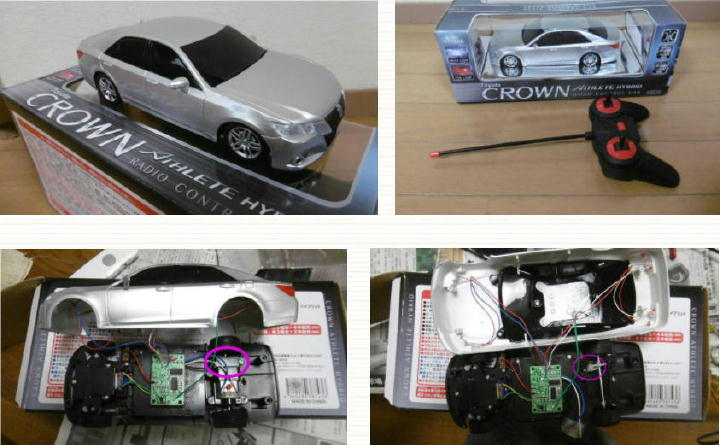

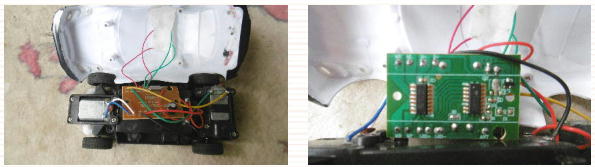

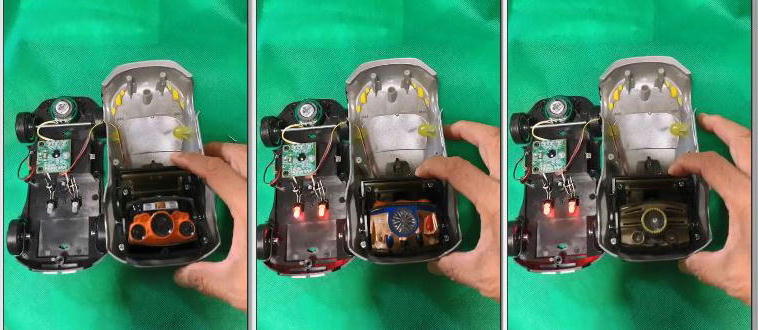

| 2.4Ghzのラジコンカー、症状は走行中に時々動かなくなる。車の受信器のICの半田付けが薄弱だったので半田の盛り直しを行った、結果安定走行するようになった。ICは デコーダがＲＷ１６０１Ｈ、モータドライバー側はＭＸ１５０８Ｌであった。 |

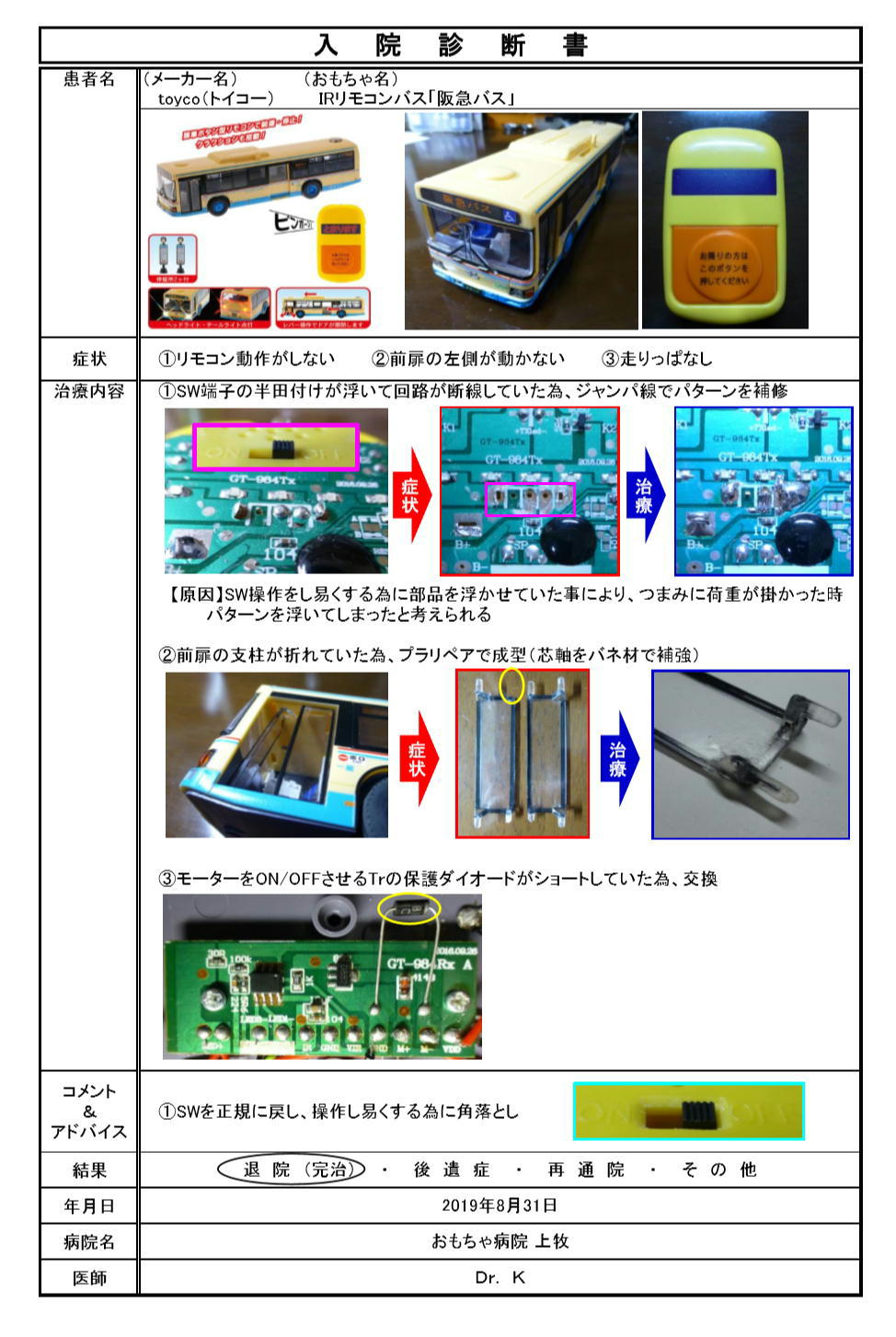

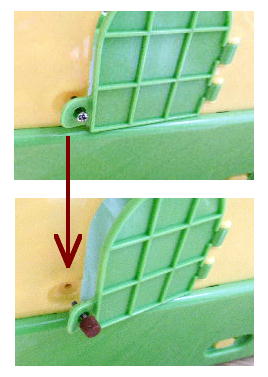

| 症状は①リモコンで動作しない（送信しない）、②前扉の左側が動かない、③走りぱなしになる。治療内容は①リモコン送信機のSW端子の半田が浮いて回路が断線、ジャンパーで補修、②前扉は支柱が折れていたのでプラリペアで成形、③走りぱなしになるのはモータをON-OFFさせるトランジスタの保護ダイオードが ショートしていた為で交換する。 |

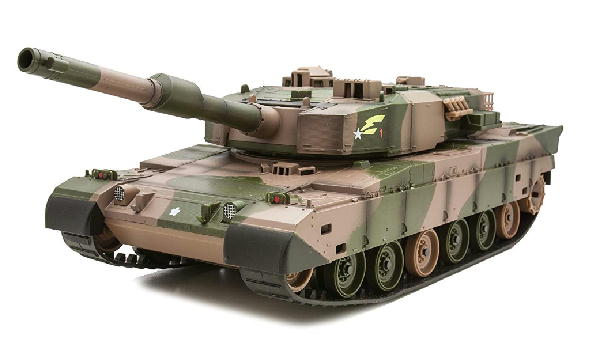

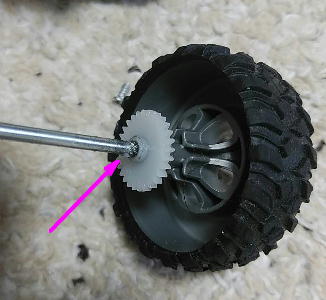

京商90式無線リモコン戦車 左り後ろの動力輪が回転しない。車軸が曲がっていたのが原因。車軸を修正するには車輪を外さねばならいが「たたき込み軸止」のため外せず仕方なく周辺をドリルで馬鹿穴をあけ車輪を取り外し、軸をバイスで真っ直にして車輪を元に戻しその馬鹿穴にプラリペアを充填して修復する |

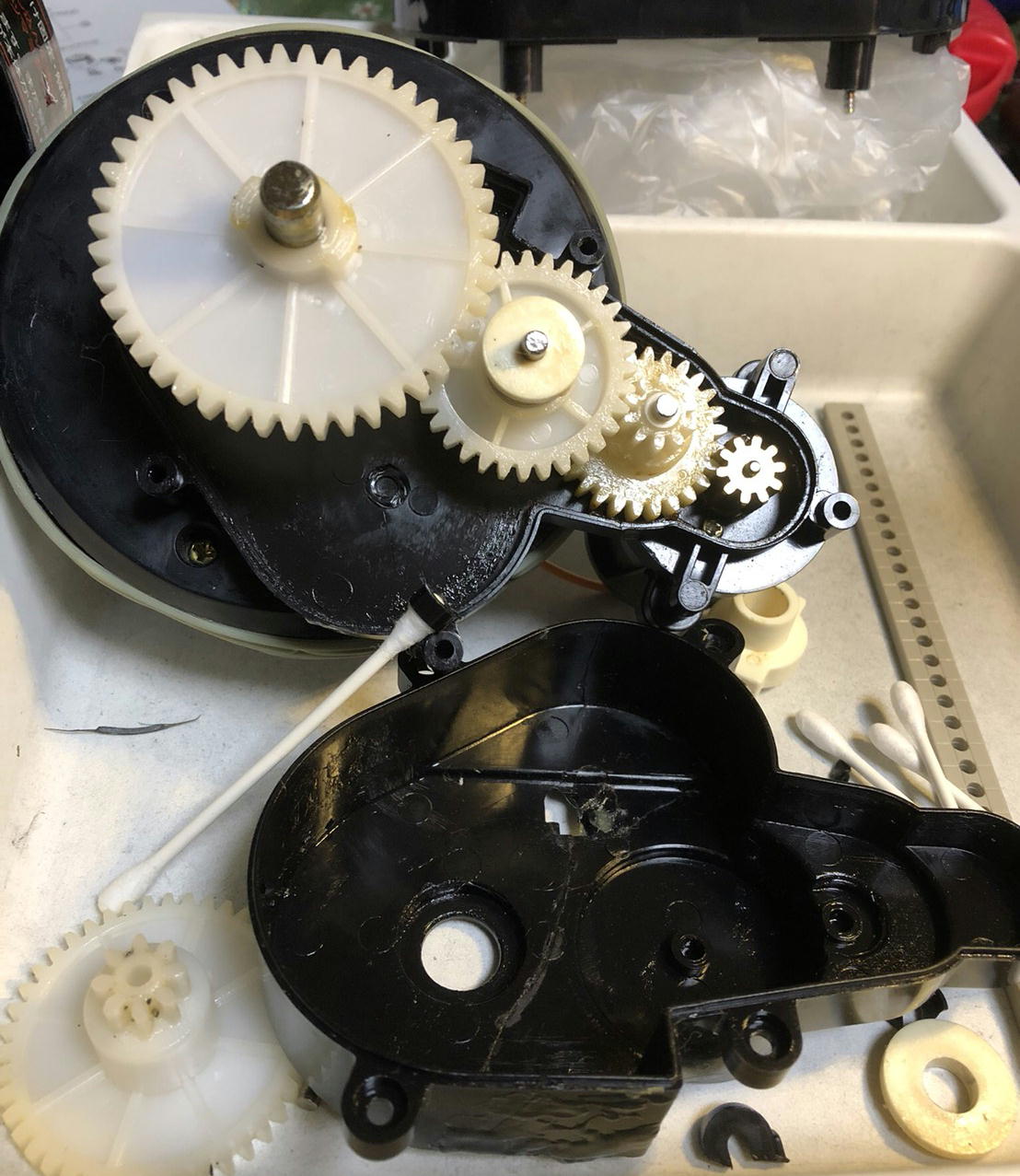

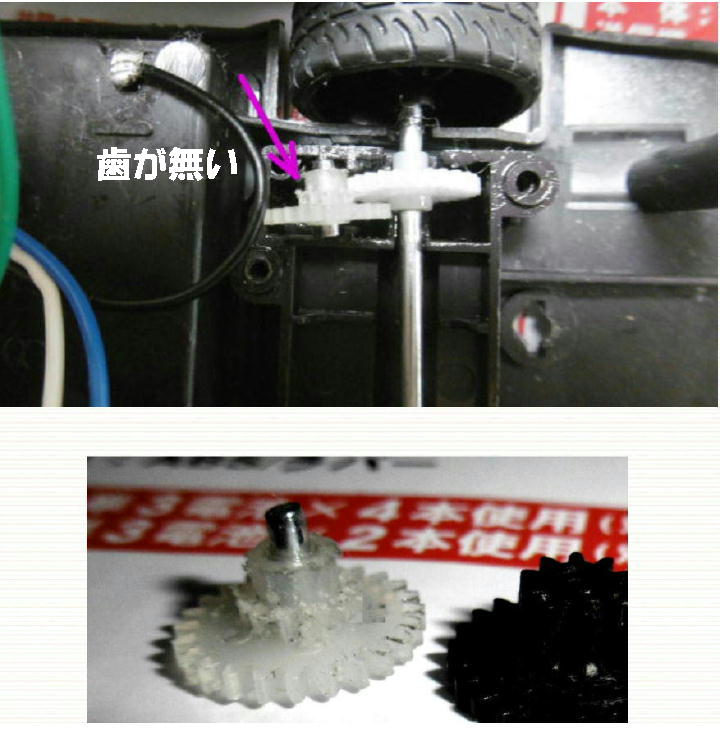

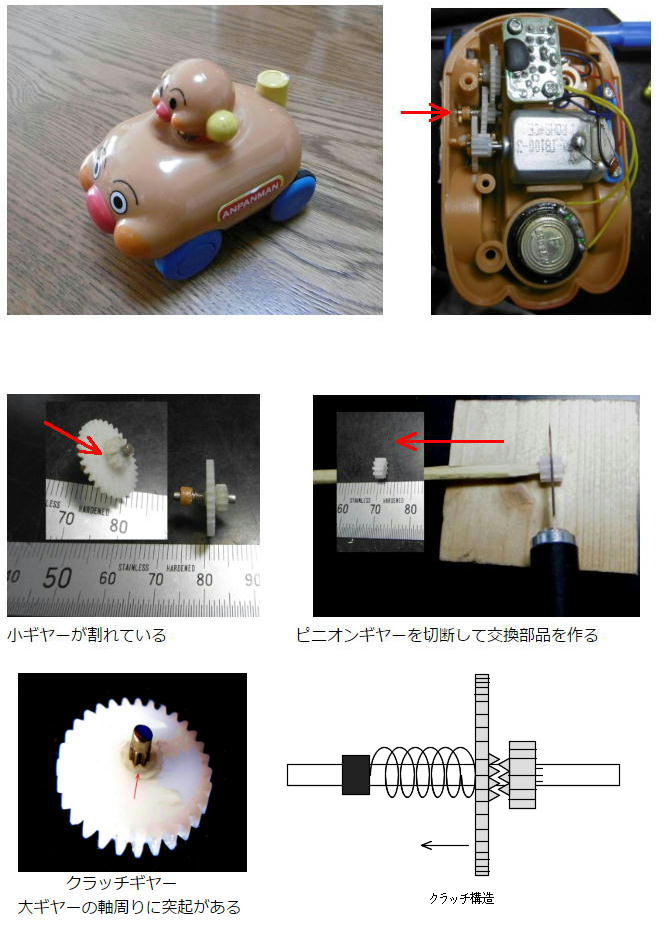

| 動かないモータの空転音もしない。10山と30山の二段クラッチギヤの10山ギヤーが割れていた,この部分は両ギヤーの側面に小さな三角の凹凸があり無理な力が加わると、凹凸の噛み合いが外れるクラッチ構造の二段ギヤーであった。治療ですが、１０山のギアーが割れていたのでピニオンを所定厚に切断し代替としました、そして三角の凹凸は作れないので仕方無しにフラット面としました、これでもバネ圧で摩擦伝達出来、タイヤーを無理矢理止めるとモータが空回りしてクラッチ機能もて支障無く動作しました。 クラッチギヤーはプラレールにも使われているがギヤーが合わないため交換部品の入手は難しいそうです。 |

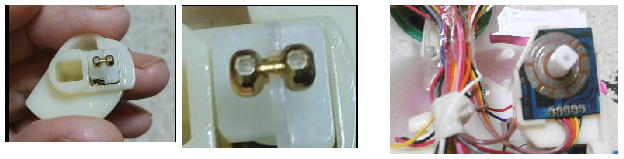

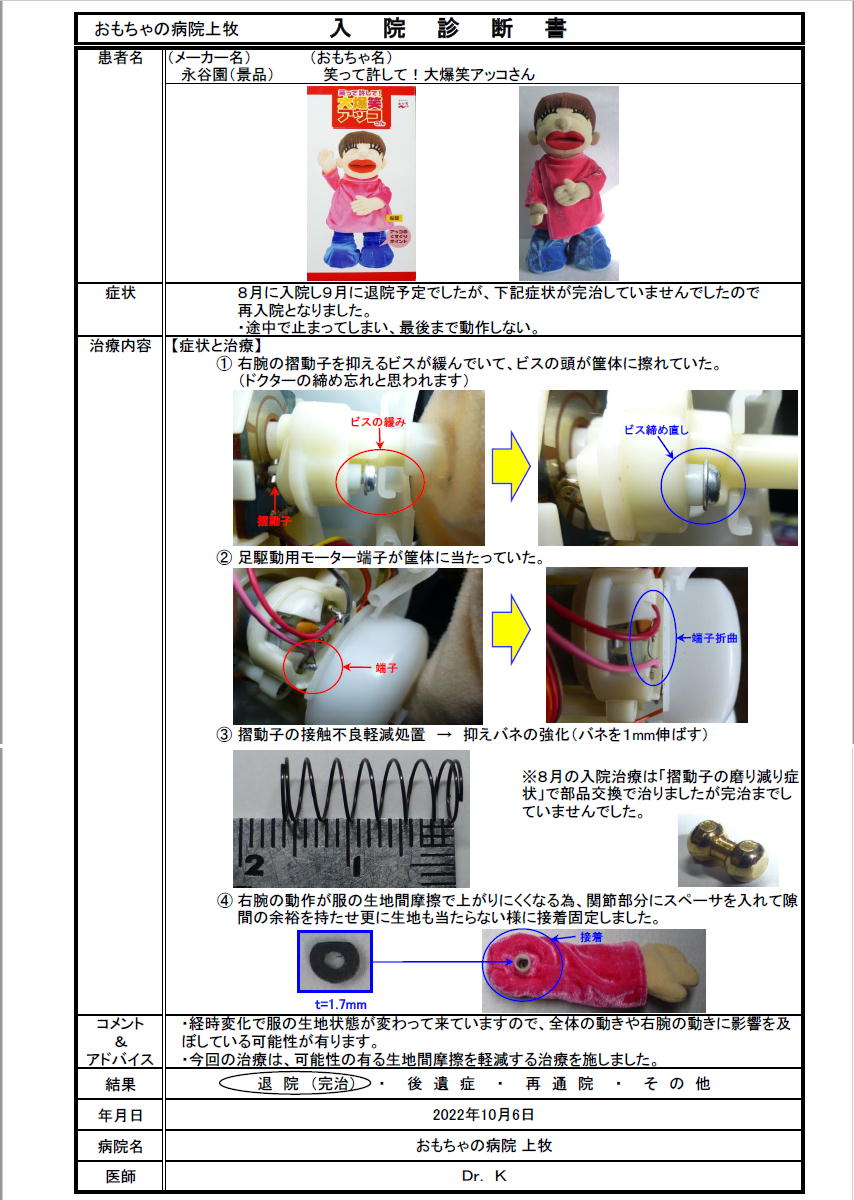

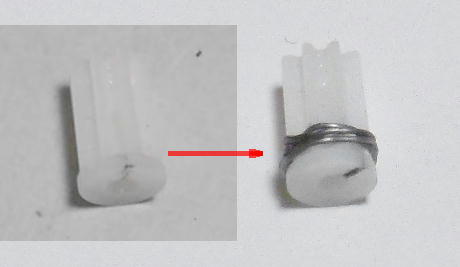

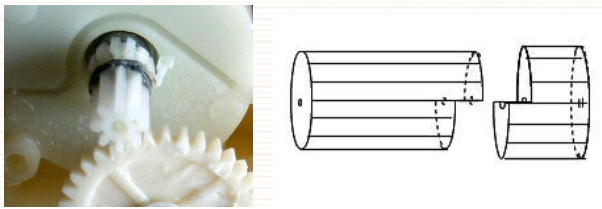

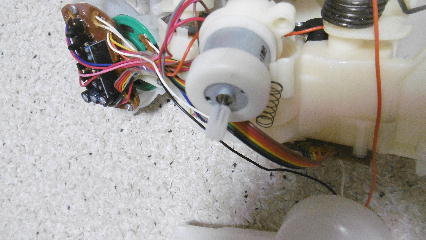

| 笑い転げたり立ち上がたり、おしゃべりする人形、くすぐりエルモとほぼ同じ機構で故障箇所も同じ所だった。 【症状】ボタンを押しても腕を上げて「お茶漬け食べた！」で停まり足が動かない。 【原因】足の駆動モータのピニオンが割れ空回りしていた。 【処置】ピニオンは８Tで長さ10mmで市販されておらず、補強修理することにした。具体的にはピニオン下部の噛み合いに関係の無い部分を0.25mmの鉄線100mmをグルグル巻きして「タガ」補強とした。なお途中で停止のするのでさらに原因を調査。まず右腕を上に上げた状態でないと始動しないので､調べた結果摺動子がすり減って摺動子が回転出来ず腕の位置検出に支障があると判断、摺動子を作り替えた。 しかし症状が改善されなかった。処置２に原因と処置を記す |

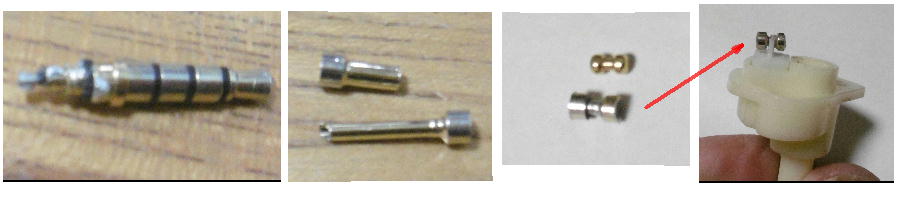

別のドクターの調査で右腕の摺動子を抑えるビスが緩んでいて、ビスの頭が筐体に擦れているのを見付け、摺動子のビスの締め直した、さらに足駆動用モーター端子が筐体に当たっていたの修正、摺動子の接触不良軽減処置として抑えバネの強化を行った。そして右腕の動作が服の生地間摩擦で上がりにくくなる為、関節部分にスペーサを入れて隙間の余裕を持たせ更に生地も当たらない様に接着固定した。以上の対策で完治した。 |
。

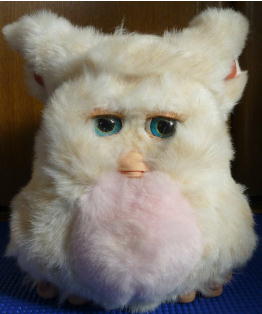

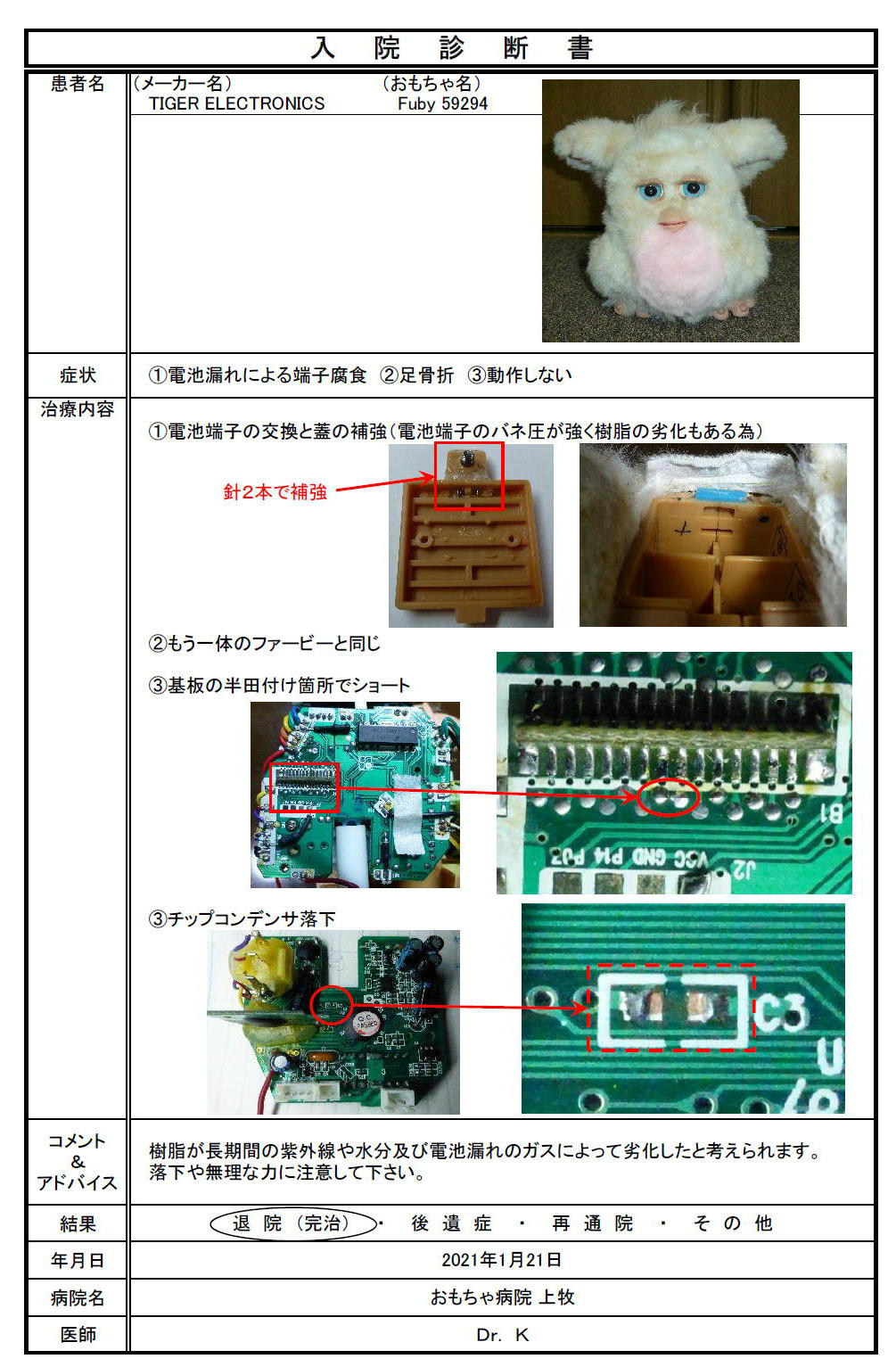

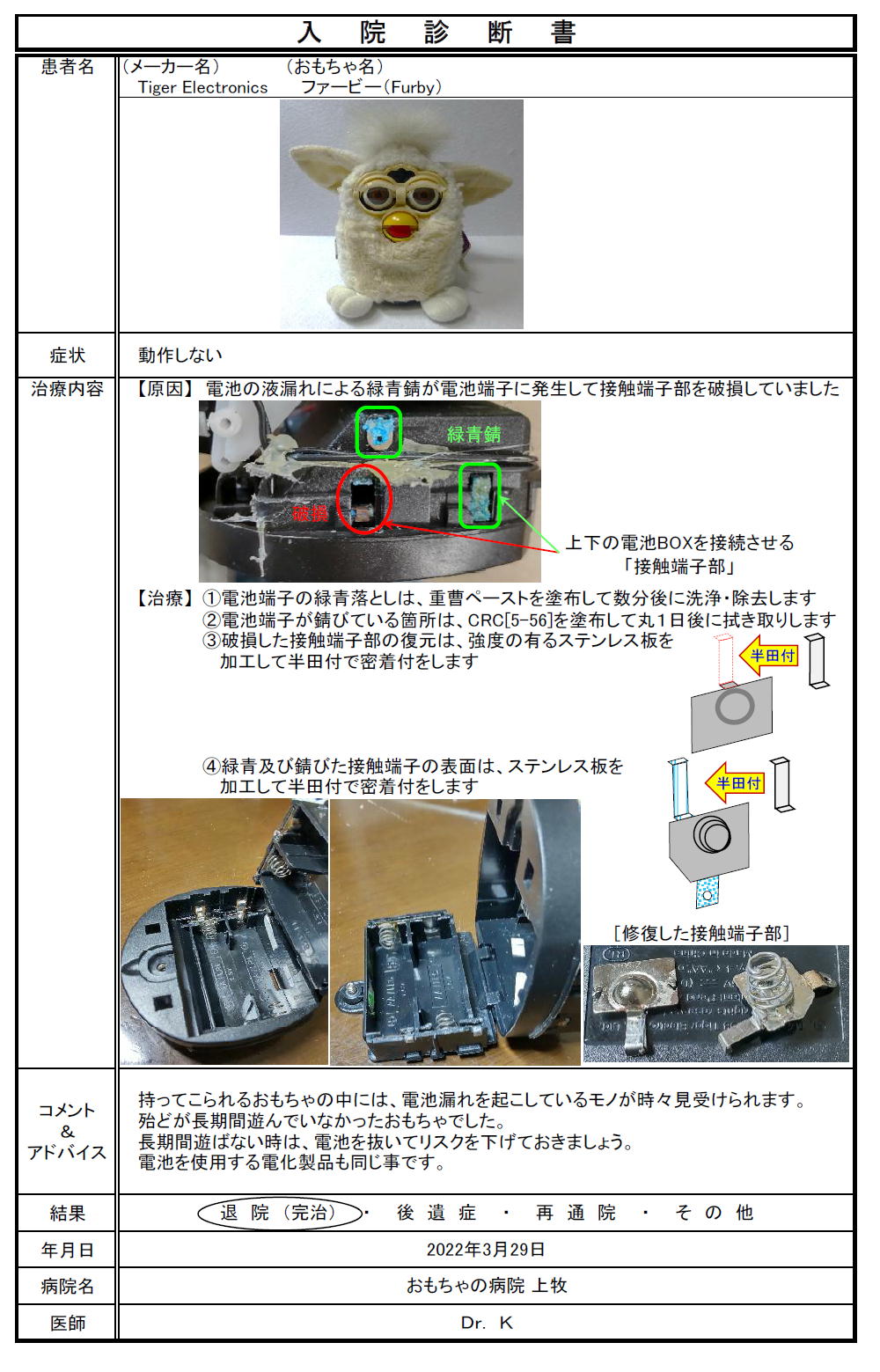

| 症状は電池液漏れによる端子腐食、足の骨折、電池蓋の樹脂強度不足、動作しない 、電池端子交換と電池蓋の補強、動作不良は半田不良箇所とチップコンデンサ脱落部の修理。、足の骨折は接着材で補強。 １５年経過しており樹脂の劣化がひどく丁寧に扱うことが重要です。(R3/1) |

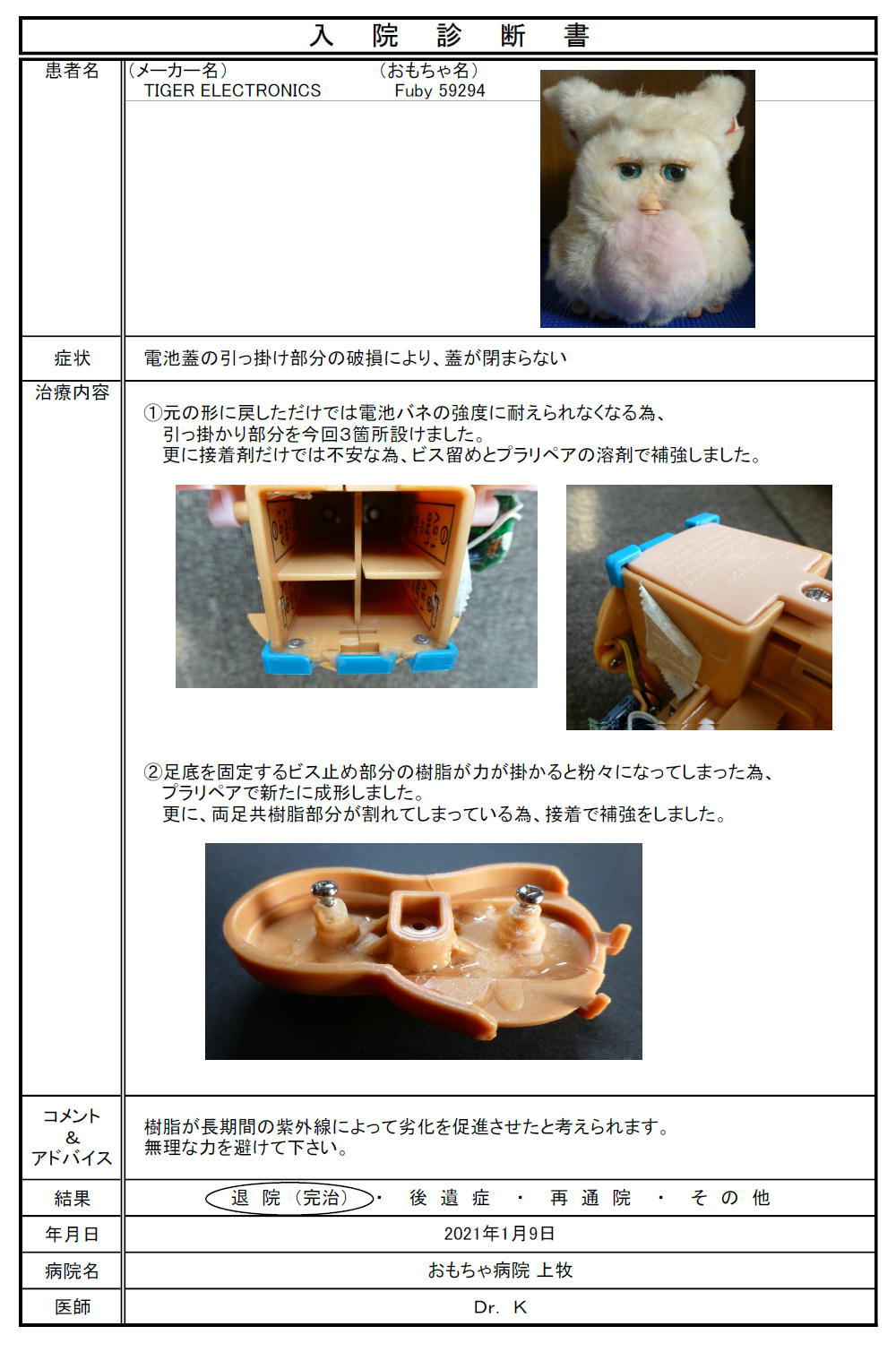

| 電池蓋の破損でく閉じない 、樹脂がもろくなっていて元の形に戻しただけでは電池バネの強度に耐えられなくなる為、 引っ掛かり部分を今回３箇所設けました。更に接着剤だけでは不安な為、ビス留めとプラリペアの溶剤で補強。さらに足底を固定するビス止め部分の樹脂が力が掛かると粉々になってしまった為 プラリペアで新たに成形 更に、両足共樹脂部分が割れてしまっている為、接着で補強。 |

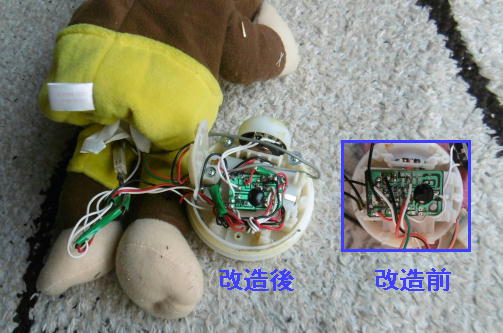

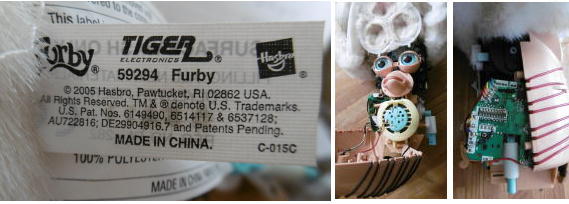

| 症状は全く動かない 、原因はマイコンの故障でスピーカやLED、それに踊る動作をするギヤーBOXは異常が無い。何とか動かして欲しいとの要望に応じ、他から部品取りした基板を流用、ボタンを押すと20秒だけメロディ 演奏してLEDが点滅する基板、ただし踊る動作用のモータを駆動させる回路は無いため一工夫した。(R2/12) |

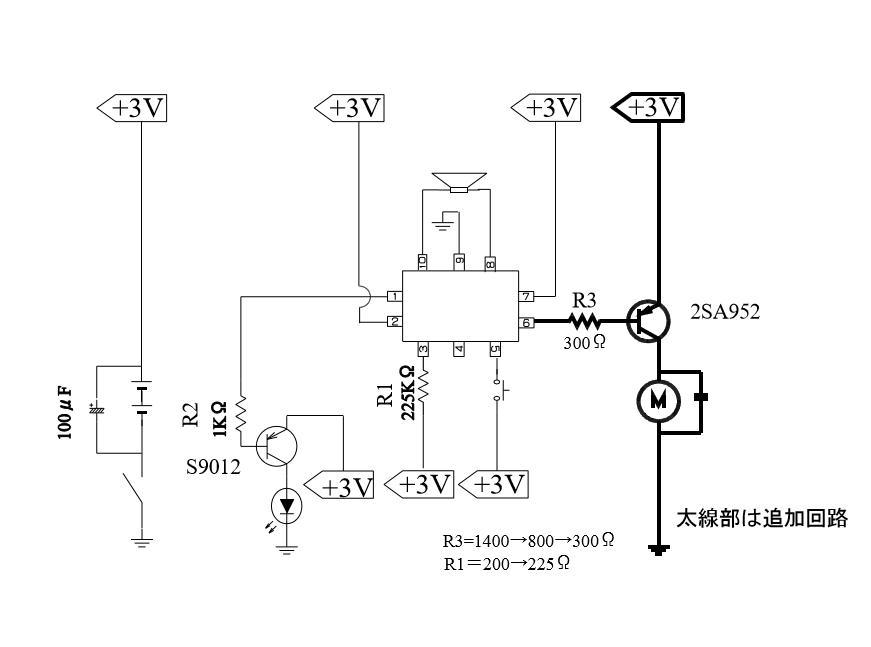

| 流用した基板のオリジナル回路は細線で示し追加回路を太線部で示す、仮称のICのピン番号でピン６が空きピンでこれの挙動を調べたところ待機中は３Vが出ていて,ボタンを押すとメロディが２０秒間演奏されピン６は０Vになることが判明、これをモータの電源スイッチに使うことにした。 PNPトランジスタ2SA952のベースが０V時にONになりモータを回す、３Vが出たらトランジスタがOFFになってモータが停止する,PNPトランジスだから出来る技。ベース抵抗R3は高めにして調整しながら最終的には300Ωにし,Ib=6mA Ice＝400～300mAで上手く動作出来る様になった。なお R3は縫いぐるみが裸だと1400Ωでも動作したがぬいぐるみを着せると重くなり300Ωまで下げて動作した次第。なおR1は発信抵抗で抵抗を高くするとメロデイのテンポが遅く下げると早くなる、また電圧が下がっても早くなる。 |

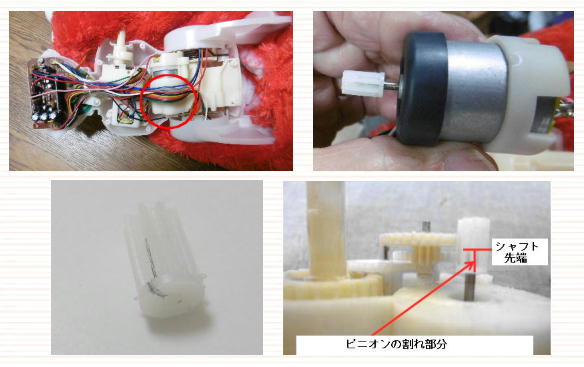

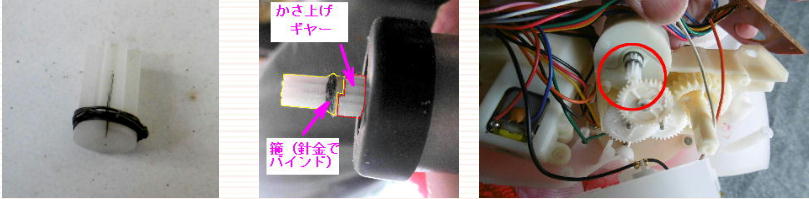

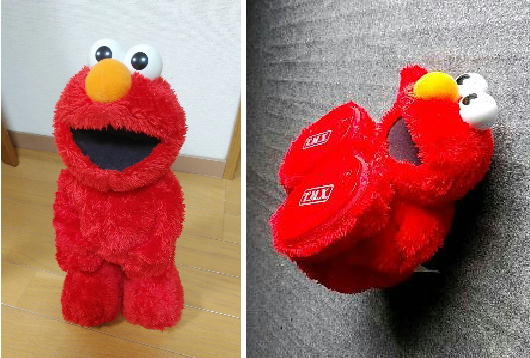

| 左脚の甲・胸・顎のスイッチを押すことで、大笑いして右腕を振り、腰を曲げて転がり、脚をバタバタさせて横になり、更にひっくり返り、勝手に起き上がる賑やかななおもちゃ。 症状は手と声は動作するが，足と腰が動かない、モータの空転音が聞こえる。原因は腰と足を動かすモータのピニオンが割れていた。このピニオンギアはプラスチック製でモジュール0.6 8Tで長さ10ｍｍの特殊なものだった。 割れたピニオンギヤーは付け根を0.25mmの針金10cmをぐるぐる巻き箍（タガ）にした。さらにトルクが加わって空転するのを防ぐため「かさ上げ」ギヤーを差し込み10mmのピニオンと段違いのホゾを切りって突き合わせた。「かさ上げ」ギヤーはギアーとしての機能はなくトルク補強が目的なので適当なギアーを充当した。(R2/11) |
| ピニオンギヤーはモータシャフトの半分しか差し込まれてなく、付け根部分にギャップ有った。そのギャップを利用してトルクが加わって空転するのを防ぐため「かさ上げ」ギヤーを嵌め10mmのピニオンと段違いホゾを切りって突き合わせた。「かさ上げ」ギヤーはギアーとしての機能はなくトルク補強が目的。 |

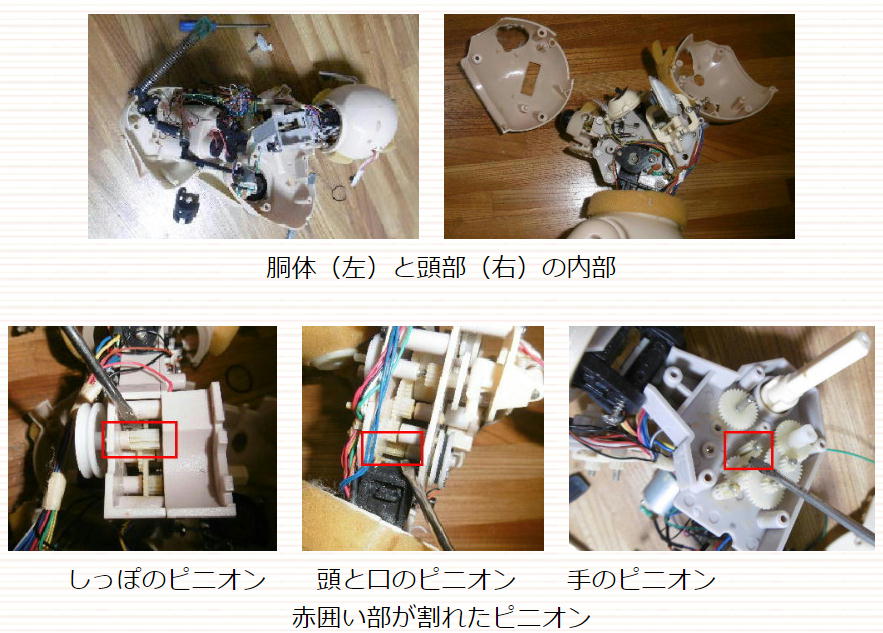

スイッチを入れても動かず,音声も発せずモータの回転音のみ聞こえる。この犬の縫いぐるみは 頭をふる、口をぱくぱくする、しっぽをふる、お手をする、声に反応する、頭、背中、耳、しっぽ,手にスイッチがあり,音と光と携帯電話のセンサーを持つ縫いぐるみです。 音声が出ない原因はスピーカの断線でした、また動かない原因は3カ所のピニオンが全て割れて空転していた為めでした。このピニオンは10T、6φ×9Lmm と長く手持ちの5Lmmを突き合わせて9Lmmにしてセットしました。 |

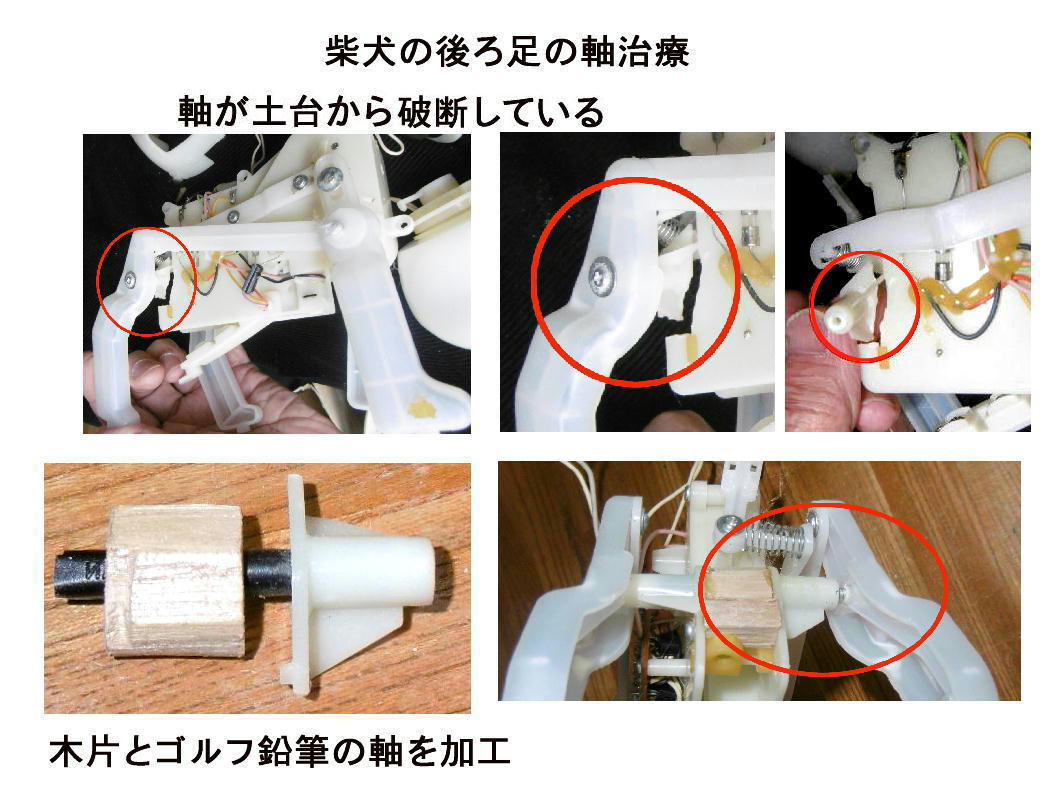

左側後ろ足の軸が折損して動かない。ゴルフ用鉛筆の軸を転用して軸として、木片を加工して軸を差し込み胴体に接着して修復する。なお縫いぐるみから胴体を取り出すのは困難で、おしりの部分の糸をほぐして切開して胴体を取り出した。 |

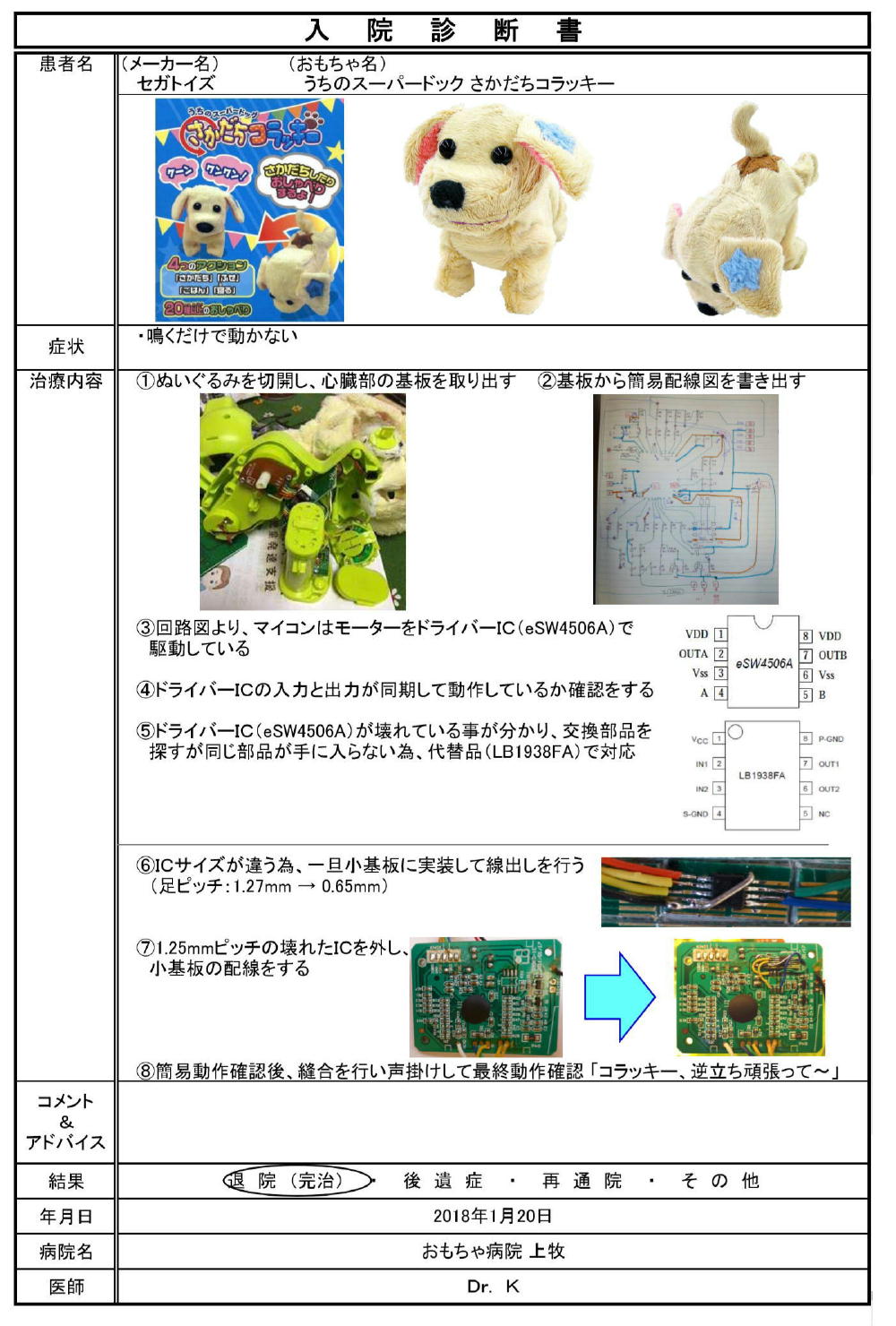

| モータが回らず、基板を素手で触ると鳴く。配線図を書き出してみたらマイコンがモータドライバーICを駆動していて当該IC「eSW4506A」が壊れてると判明、代替IC「LB1938FA」と交換、ただしサイズが合わないため小基板に実装して空きスペースに配置して配線するという細工を行った。（写真⑥） |

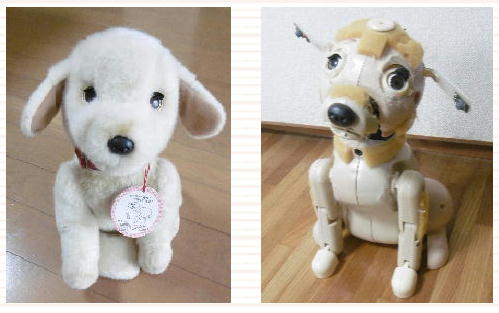

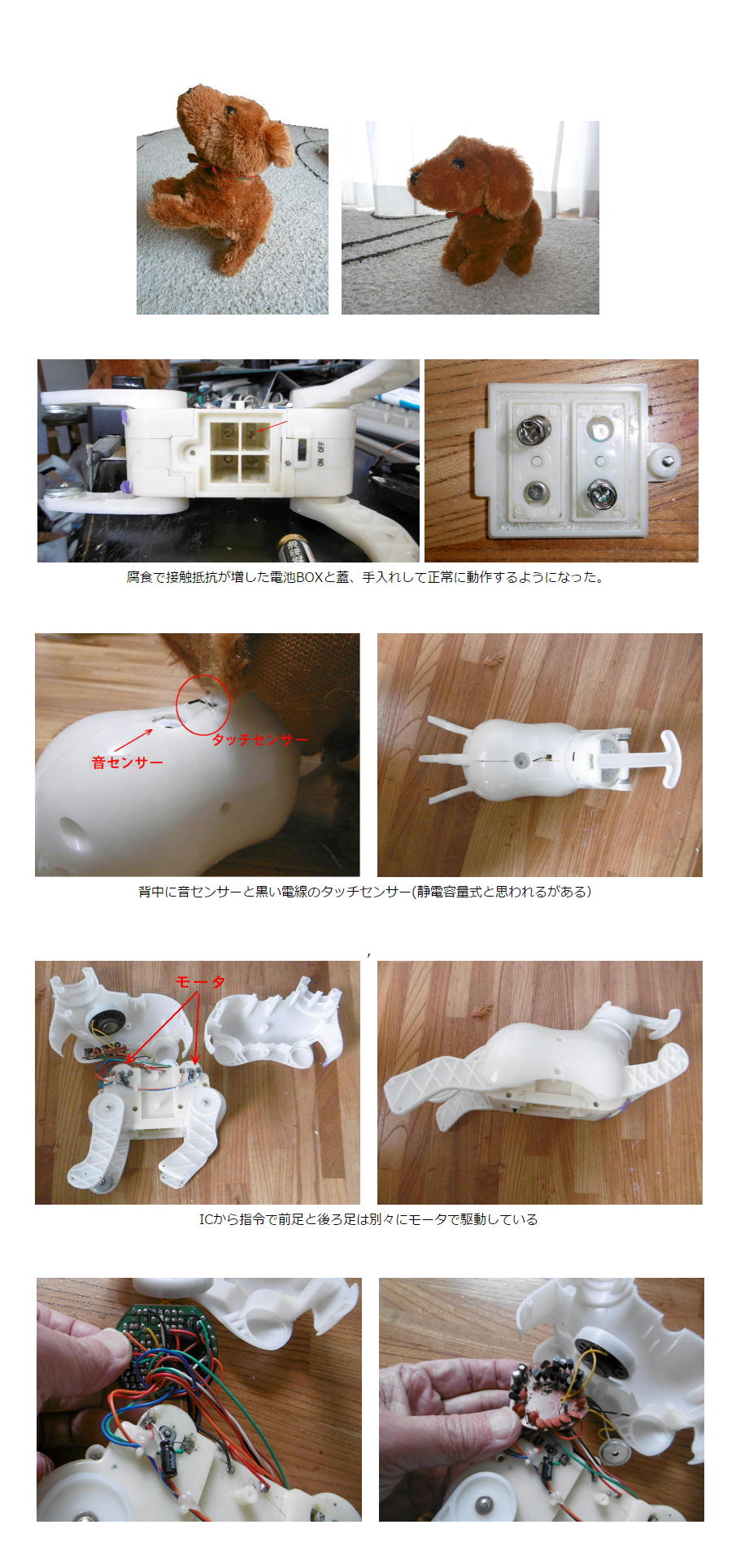

| 動かない、モータの空転音もしない。縫いぐるみを剥がして確認したところ電池出力電圧が低く電池BOXが接触不良を生じていました、端子の研磨と清拭を実施し正常に復帰しました。この犬は音や声それに、背中を撫でた時に反応し、鳴きながらランダムに８種類のアクションをします、今後の参考に内部を紹介します。 |

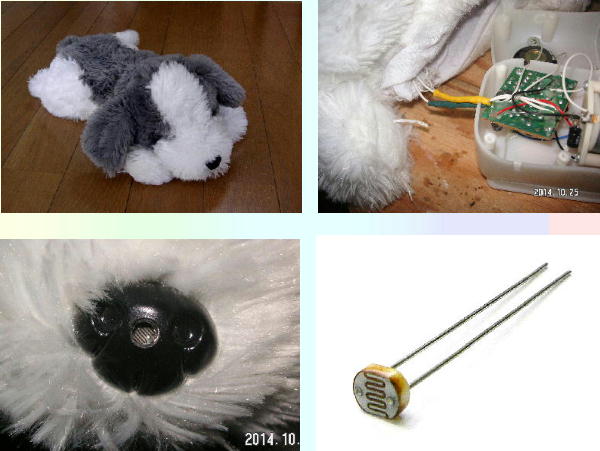

動かないという症状。お腹の中のギヤーボックスを取り出したらリード線が切れいたので接続して熱収縮チューブで絶縁して治療しました。切れたリード線は犬が動き出す起動センサーで鼻先に付いていてます、面白いのはセンサーが古典的なｃｄｓセルで光の強弱で抵抗が変化する性質があります、鼻先を手で遮ると光量が変化して一定時間動きます、止まれば再度手で遮る動きだします。また暗闇では全く反応しませんが、懐中電灯の灯りを当てると動き出します、IC回路が急峻な光量変化のみをキャッチする原理が面白いです。右上が切れた部分の治療箇所で左下の写真は鼻先の穴からｃｄｓセルが見える様子です、右下はｃｄｓセル単体の写真です。 |

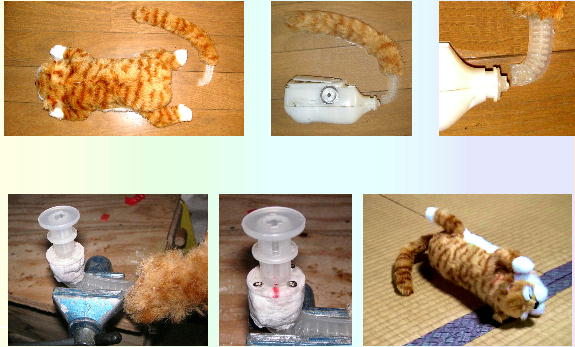

笑い転げるネコの尻尾が根本で折損、まず駆動部を分解して尻尾の相手側を取り出す。材質はPPで折損部を付き合わせてエポキシパテで補強し次いで抜けないよう4本のビスで止めます。1日放置して硬化を確認した後、駆動部ごとネコのぬいぐるみに収納して完了。エポキシの硬化に時間を要するため2日間の入院治療をしました。 |

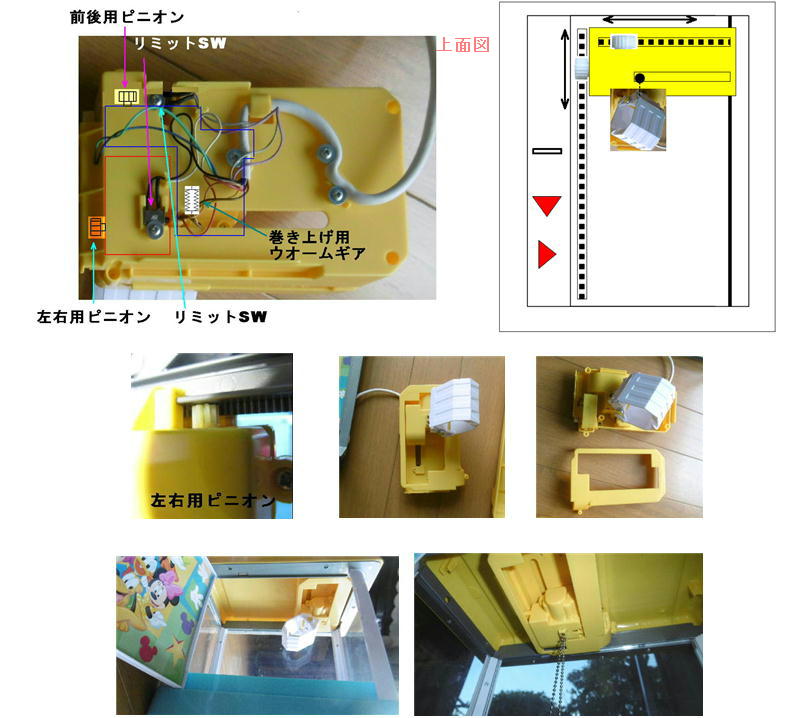

本機の操作部はコイン投入口と右へ行くボタン 奧に行くボタンの2種類から出来ている、まず右▶を押すと所望位置に移動 ボタンを離すと止まる2度押しは出来ない。次ぎに奧▲を押すと奧に移動し離すと止まり2度押しは出来ず直ちにクレーンが自動で降りてアームが開いて景品をつかみ上昇しスタート位置に自動で戻り取り出し口に景品を落とす。 上蓋を外すとクレーン装置が取り出せて、故障ギアは簡単交換できた。全般に保守性が良い作りで「左右走行」、「前後走行」、「巻き上げ」の3つの機構で出来ている |

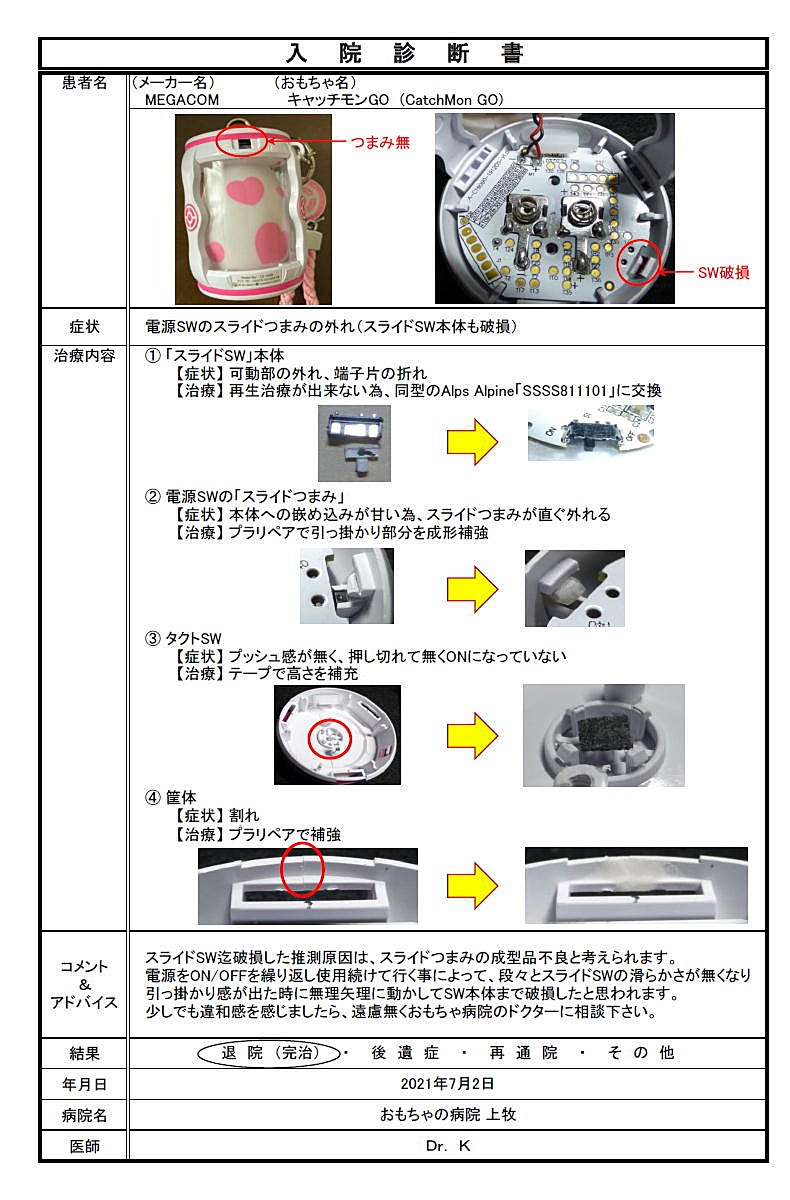

① 「スライドSW」本体の可動部の外れ、端子片の折れは同型のAlps Alpine「SSSS811101」に交換 ② 電源SWのスライドつまみが 本体への嵌め込みが甘い為、スライドつまみが直ぐ外れるのでプラリペアで引っ掛かり部分を成形補強 ③ タクトSWのプッシュ感が無く、押し切れて無くONになっていないのでテープで高さを補充 ④ 筐体の 割れをプラリペアで補強 |

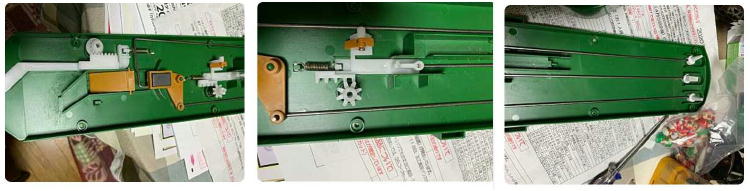

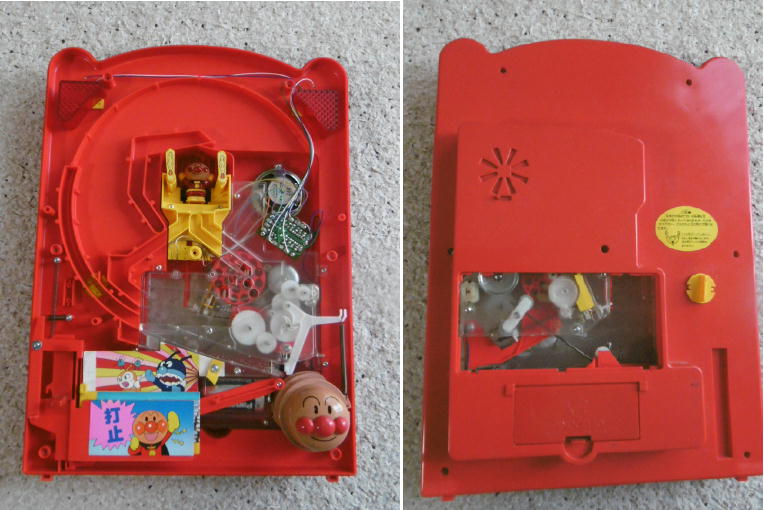

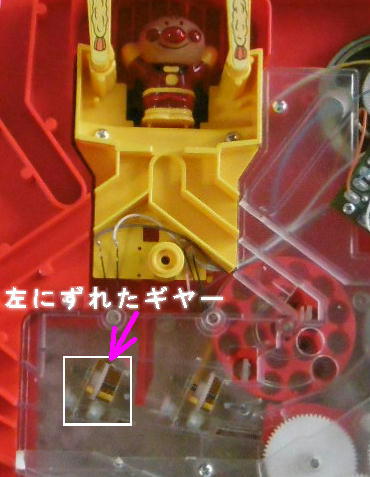

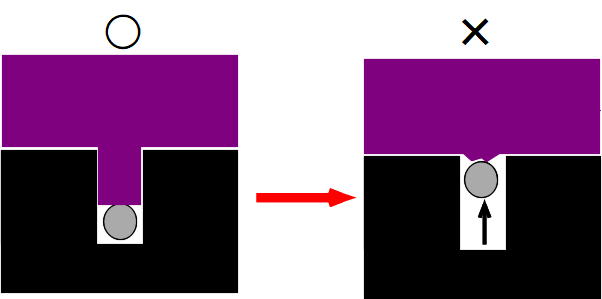

症状はレバーを回して玉をはじかない。チュウリップが開閉しない。前者はモータのピニオンギアーの噛み合わせ不調で、組み直して復活。チューリップは開閉ギアーがズレていたので元に戻しズレ防止のスペーサを入れた。 |

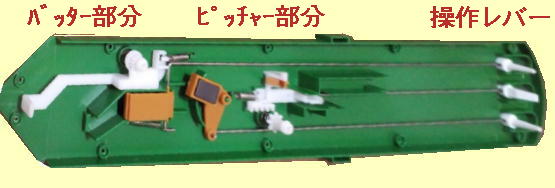

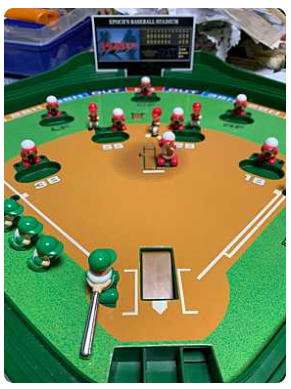

| ボールが詰まってお子様が分解したが元に戻せなくて、組み立て要請があり。部品は全て揃っていたので元どうり復旧させた。ポイントは底を開ける時裏返さずそっとグランド表面を外す。セットするときはグランド表面を被せることでバネが飛散を防ぐ。 |

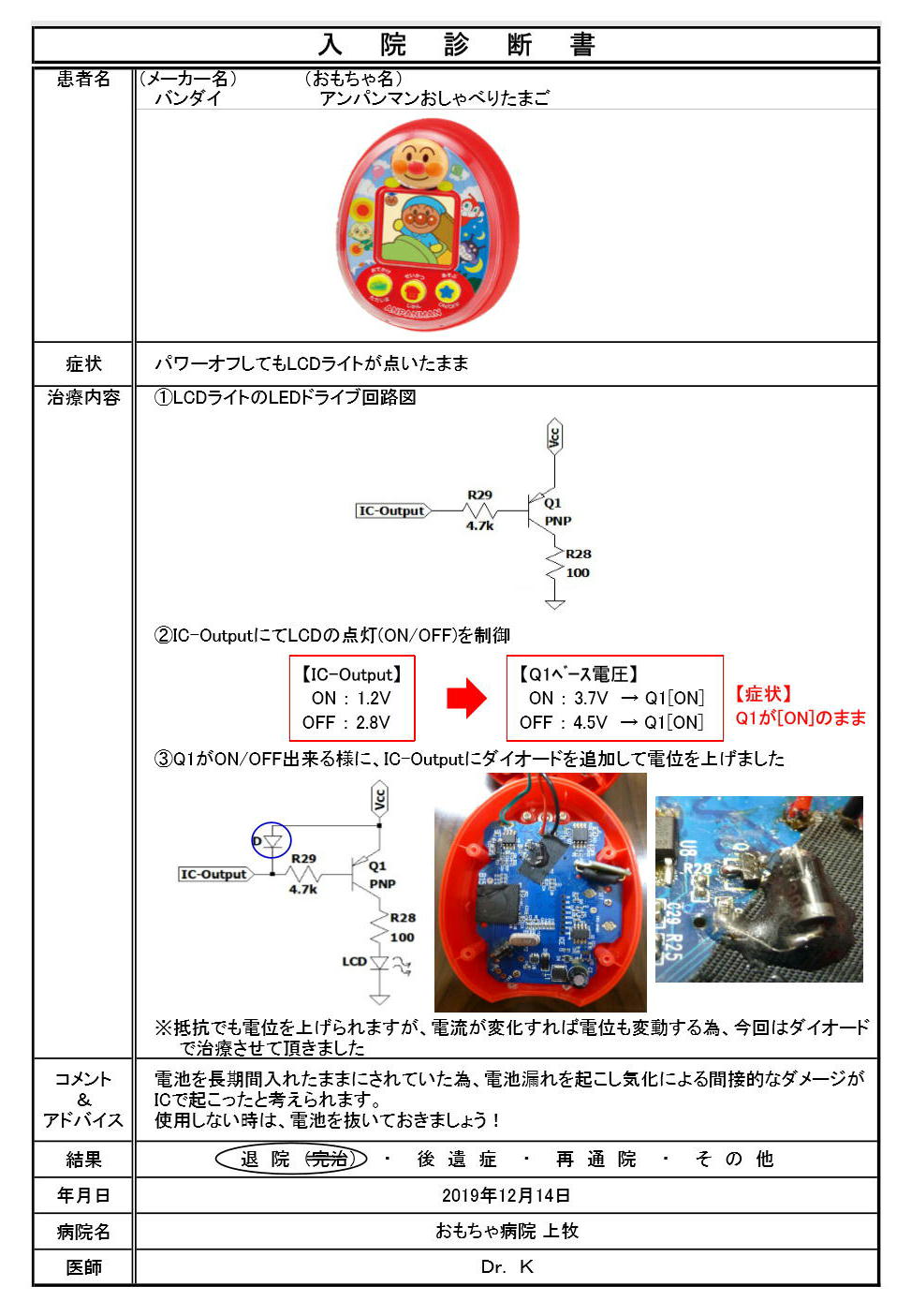

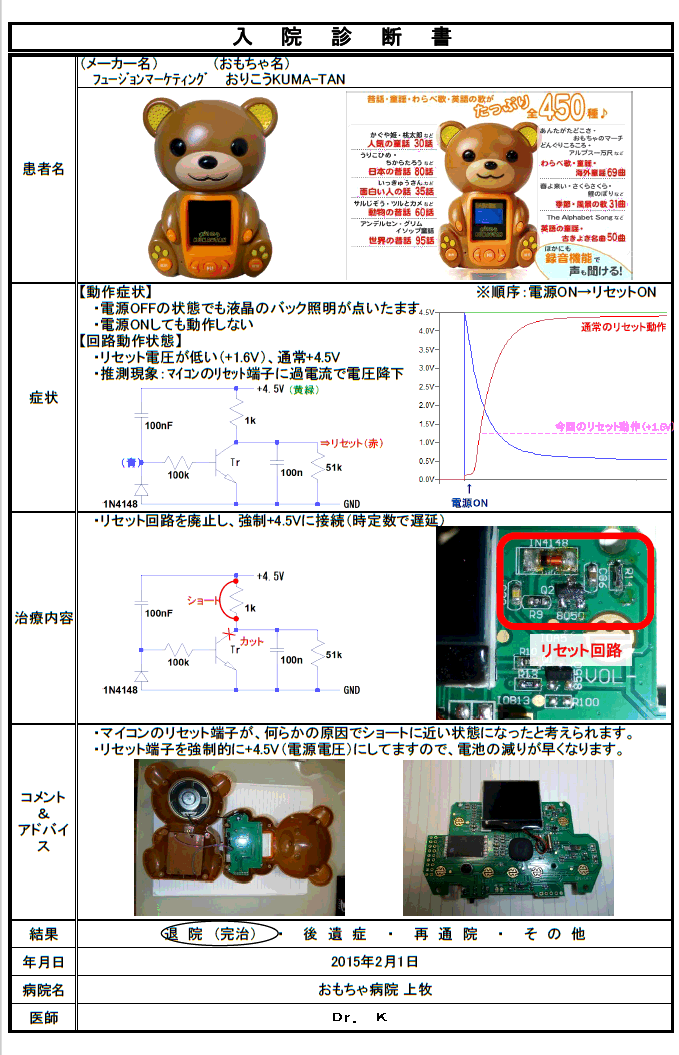

| 症状はオフでもバックライトが消えず白く光っている。原因はマイコンの部分的故障でバックライトのスイッチ用トランジスタのベースに印加するマイコンの出力電圧が低くて消灯しなくなっていた。処置としてベースに繋がる抵抗にダイードを繋ぎ電位を上げてOFF状態にした。PNP型トランジスタ故にベースとエミッターの電位が近づくにつれトランジスタの通電電流の減少からOFF状態になるわけです。故障の発端は電池の液漏れと思われる。 |

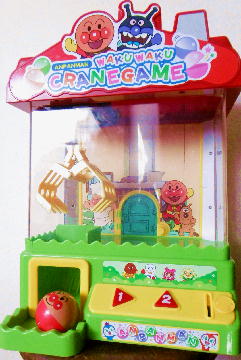

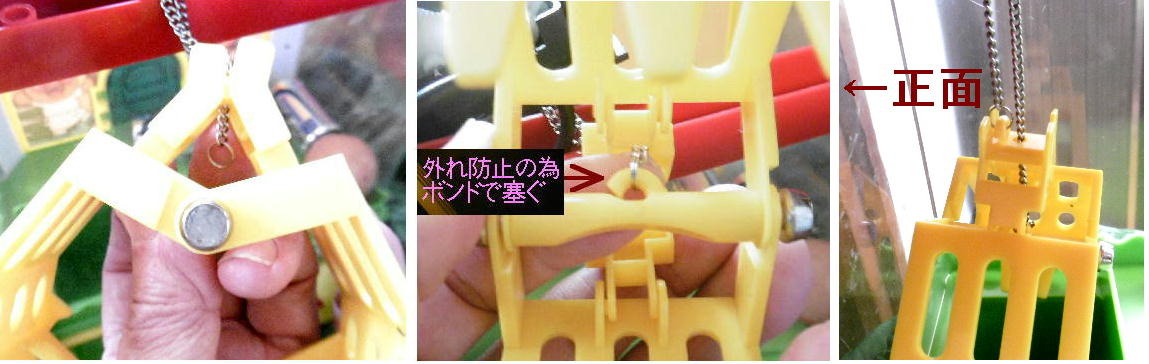

| 症状は ①バケットの鎖が伸びまま巻き上げない、モータは回転音は発してる。 ② 開閉チェ－ン がバケットのフックから外れてる。 処置は ①巻き上げないのはドラムの軸が空転してる為で軸穴にプラリペアーを注入して軸を固定する。 ②開閉チェ－ンをフックにかけ直し外れない様フックの口を接着材でふさぐ。 旧型に比べ機構が簡素化され巻き取りはタイマー制御しておりバケットが天井に当たってもモータは止まらず時間が来るまでトルクリミッターで空転させている。この為巻き上げドラムの軸に不要な力が加わる、それと巻き上げドラムがスチロール樹脂で弱くこれが故障の一因と思われる。 改良された点はチェ－ンの位置調整が全く不要になりだらりと垂らしたままセットしても勝手にホーム戻って巻き上げて停止する。またカプセル投入口がゲーム機の背面に変更されている。 |

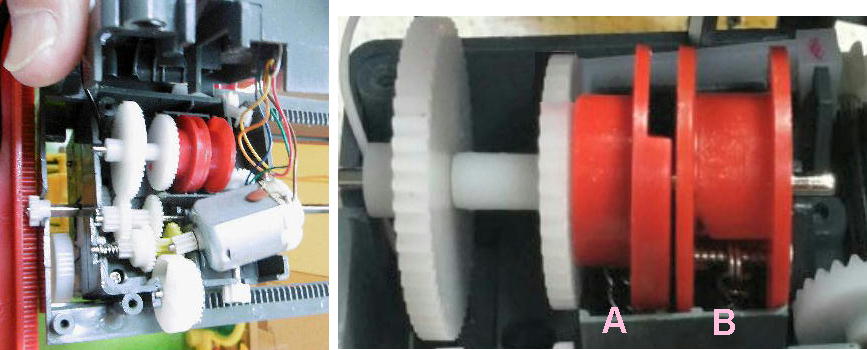

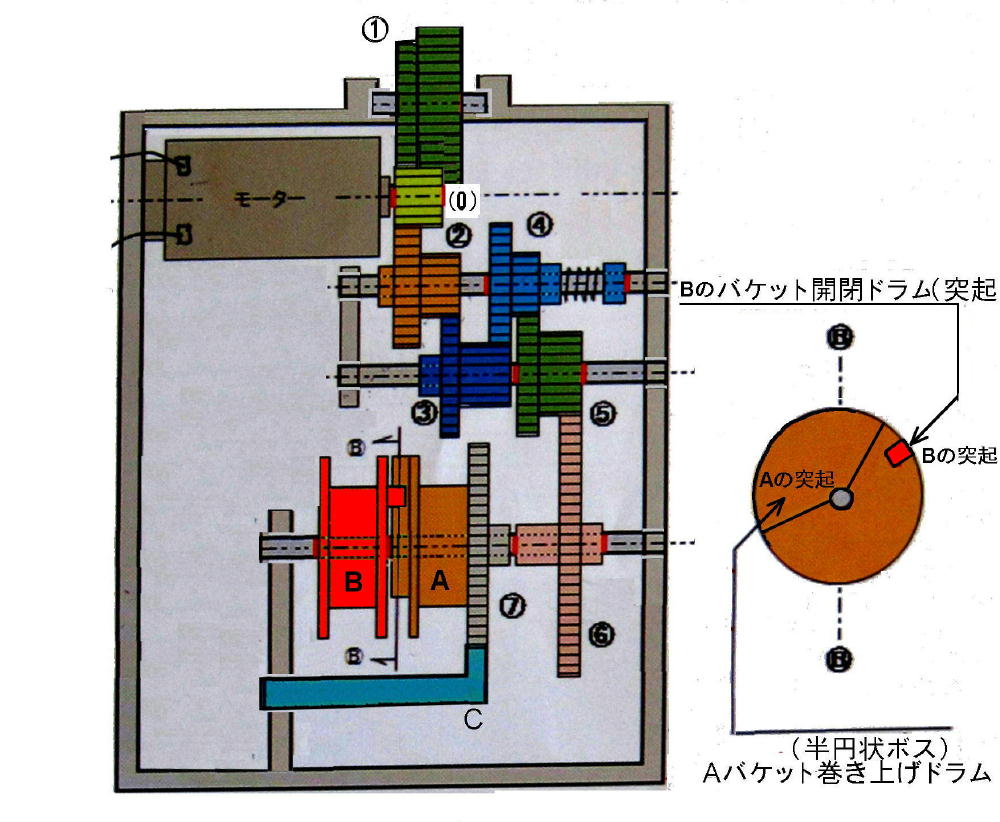

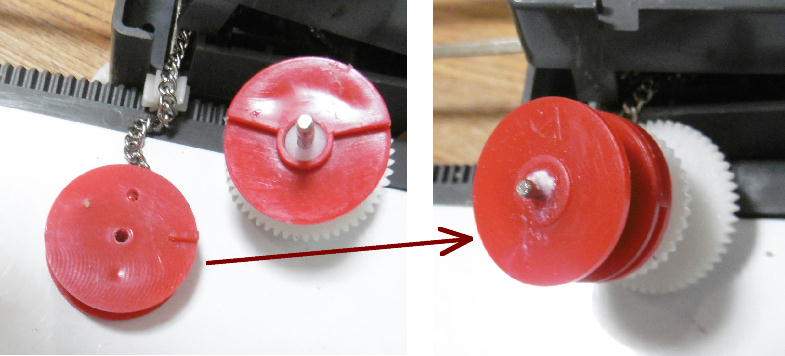

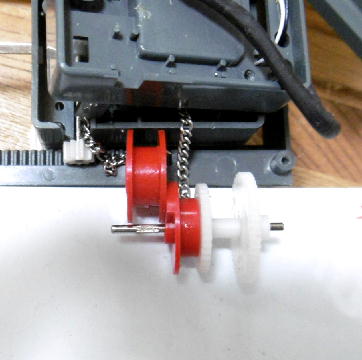

| 右端の写真の赤いドラムはチェーンを巻くもので、ドラムAは巻き上げ用、ドラムBは開閉用。故障の原因はBが空回りしていた為で、上下および開閉が出来なかった、仕組みはまずBが回転して位相遅れでAが回転すべきがBが空回りしていたのでAも回転しなかった。 |

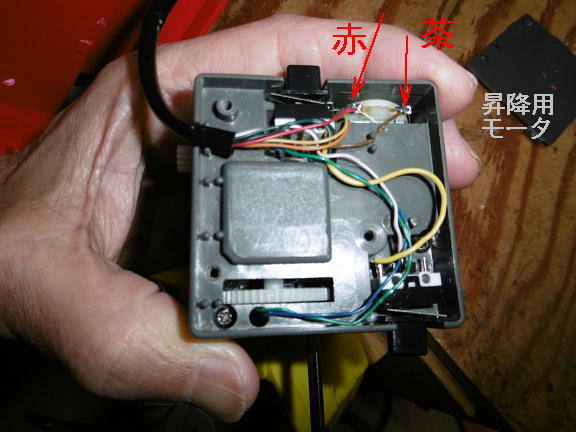

| バケットの鎖は伸びきったままでLEDが点滅しメロディが流れるが動かない。原因は電池の容量不足で,4.5v有るべきが3.6VしかなくSWをONにするとさらに低下して2.4Vしか無く、電池を交換して正常に動作した。 電池の容量不足の時の症状ですが、まずクレーン部分を外して前後左右のリミットSWをオープンにして動作させる、すると前後左右には動くが昇降しない、さらにファンファーレが鳴って「ヤッター！！」とアナウンスされ、それに昇降用モータには電圧が架からず、まるで昇降回路の故障の様であり且つマイコンの暴走の様相でもあった。なぜならカプセルが取り出し口に落下した時のみファンファーレが鳴るはずがそれと無関係に鳴っていた。 こんな症状の時は電池を疑えです。 |

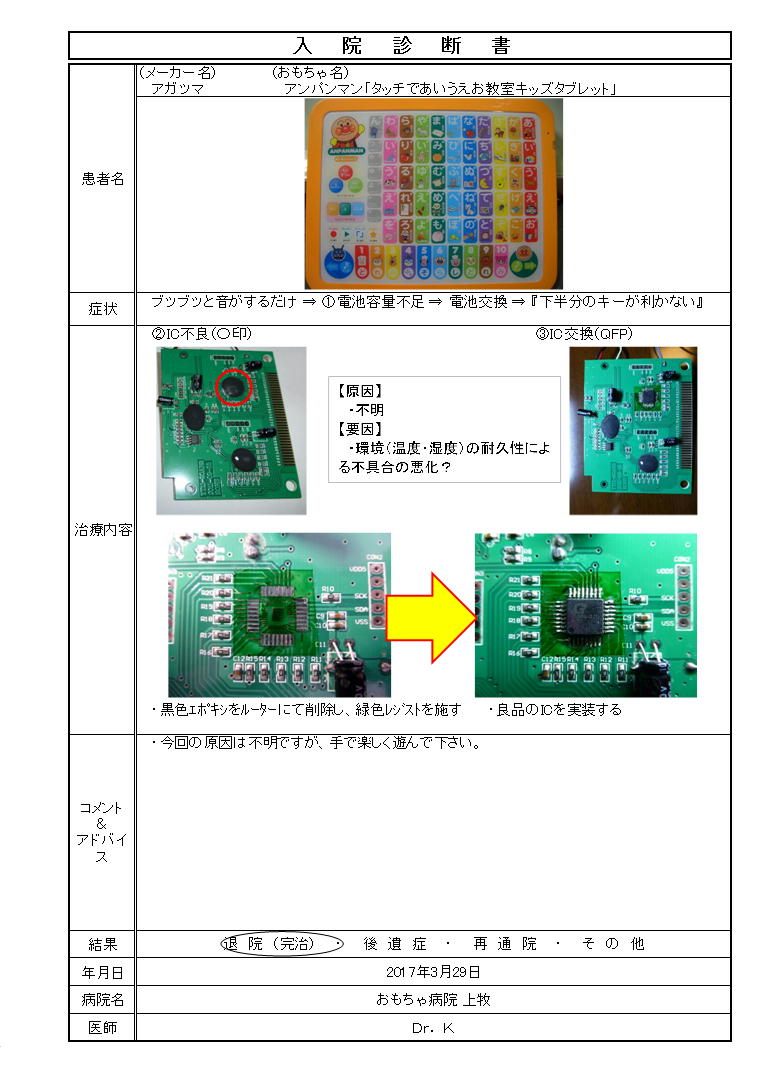

| ブツブツと音がするだけだったが原因は電池容量不足でした、さらに下半分のキーが利かない状態でした、基板のICを交換した結果正常に動作しました。特筆すべきはICの樹脂コーティング材を削除して良品のICを載せ換えた点です。交換したICは同一製品の破棄品から転用しました。 |

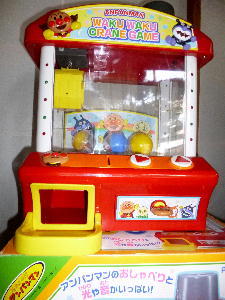

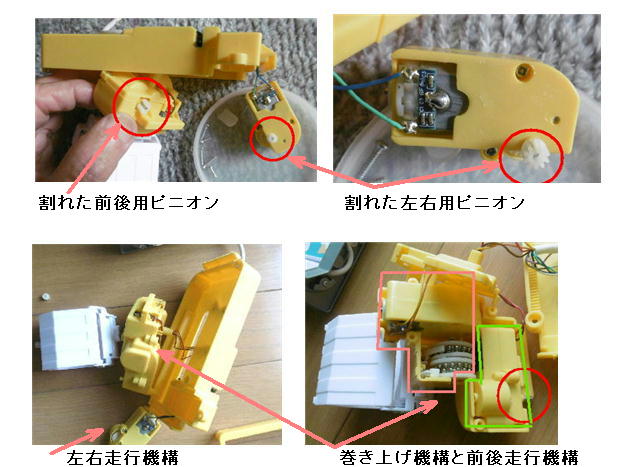

| 動作症状 バケットの鎖は伸びきったままでLEDが点滅しメロディが流れ左右には動くが前後及び昇降が出来ずモータの空転音が聞こえています。ギアボックスを分解した結果３個のモータ軸のピニオンギアが全て割れていていました。（ピニオンは8山1.9mm穴） 治療手順は「なら・おおよどおもちゃ病院」のサイトにある技術資料にならって行いました。技術資料はココ |

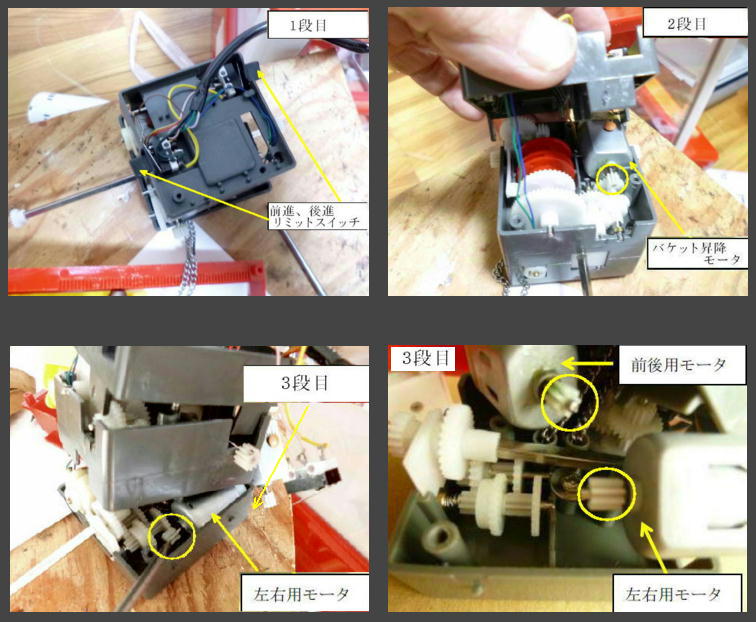

| ギアボックスを分解 黄色○印が割れたピニオ |

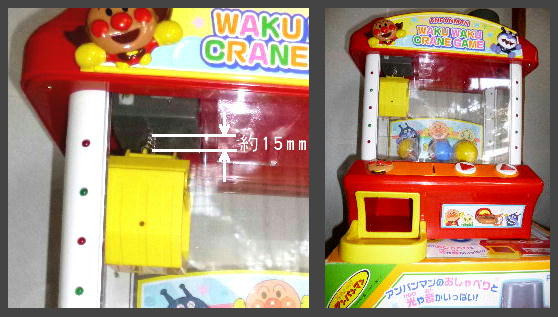

| 組み立て：ギアボックスとバケットは約15mmのギャップを空ける、ギアボックスは任意の位置にセットしても自動で原点に戻ってくれます。 |

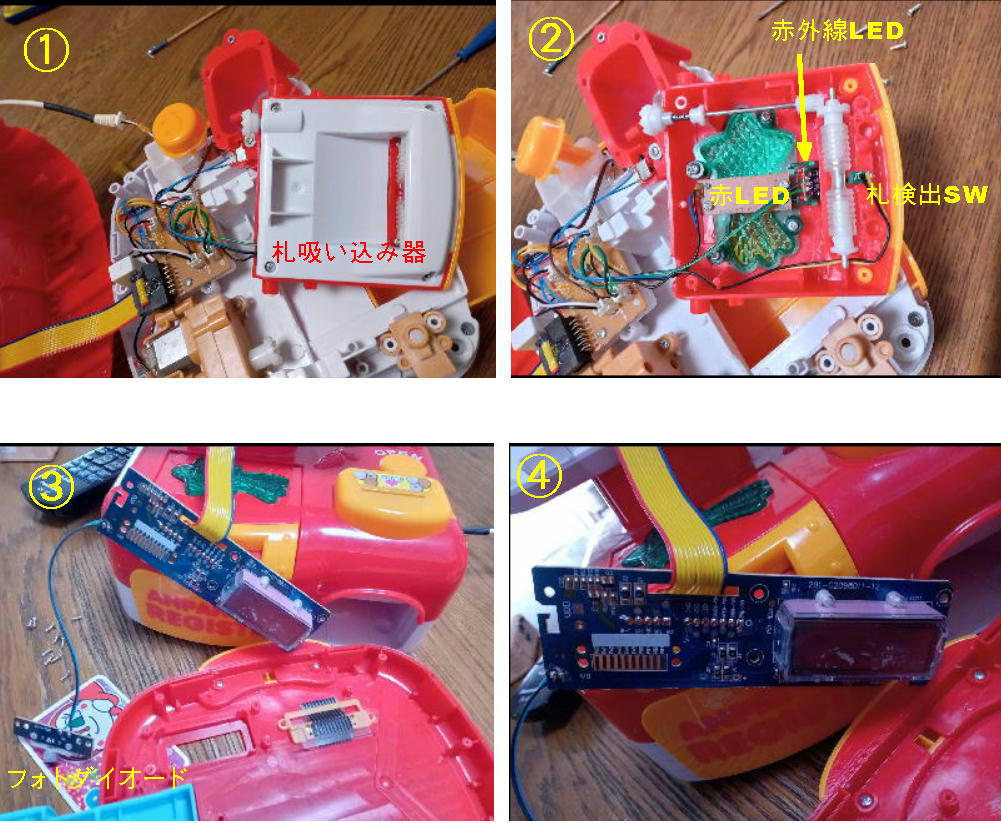

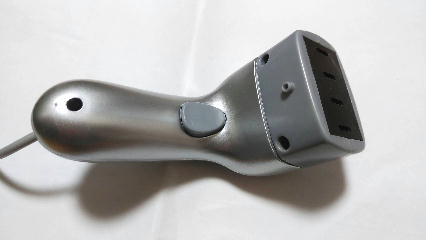

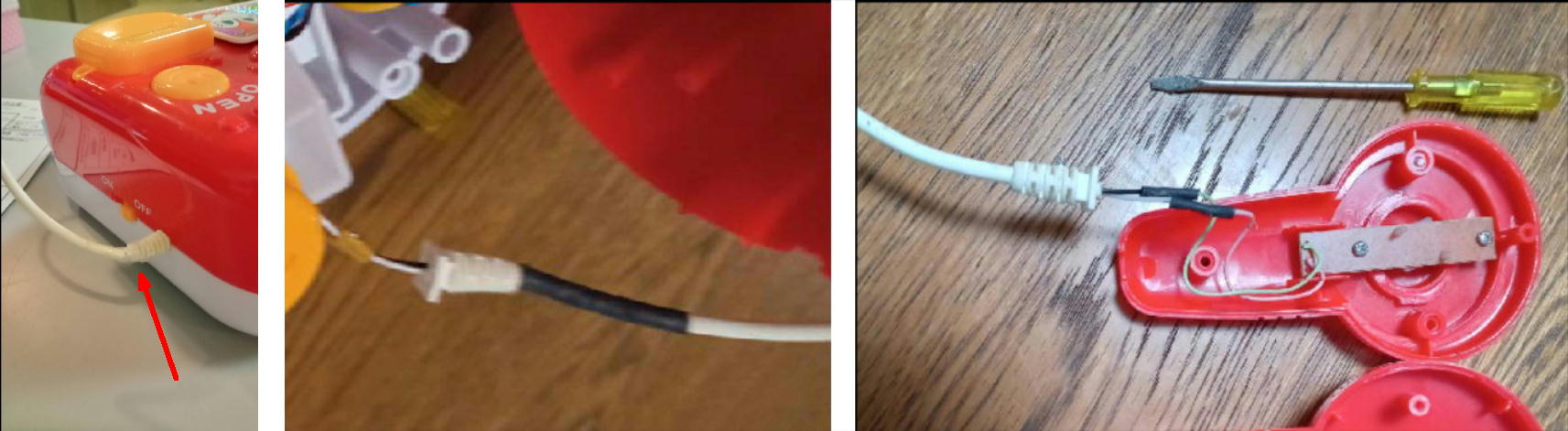

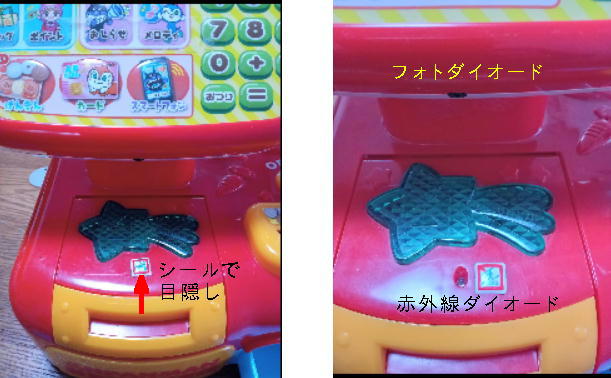

【症状】本体及びハンドスキャナーが効かない 【原因】①ハンドスキャナーのケーブルの破断。②本体スキャナの赤外線ダイードの上をシールで目隠しされていたため上部のフォトダイードが反応しなかった。【処置】①ハンドスキャナーケーブルの接続修理 ②本体スキャナの赤外線ダイード上のシールを除去。 |

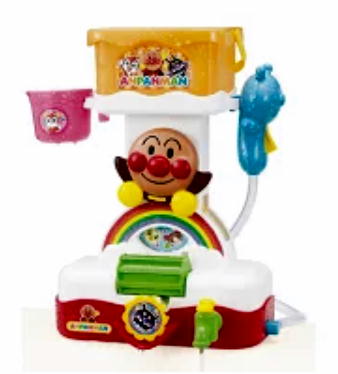

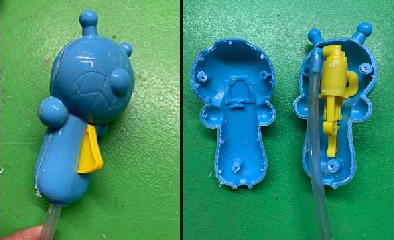

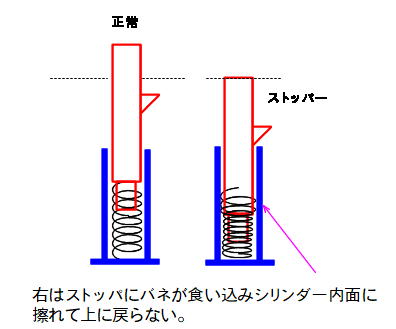

症状はシャワのレバーが元に戻らない、シャワーの接着部をノコで切開しポンプ部にシリコングリスを塗布して滑り易くし動くようになった。次いで切開部を接着し元に復元する。 |

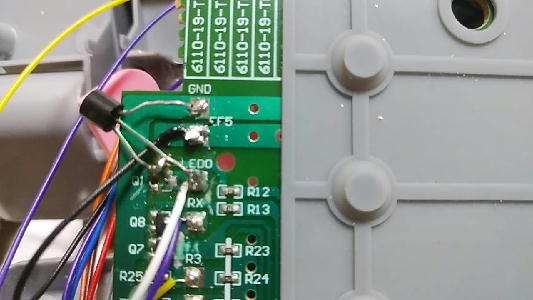

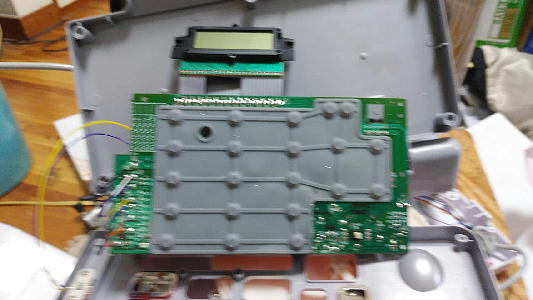

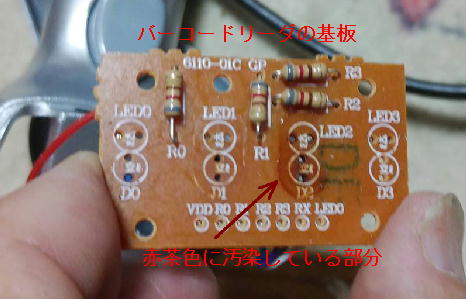

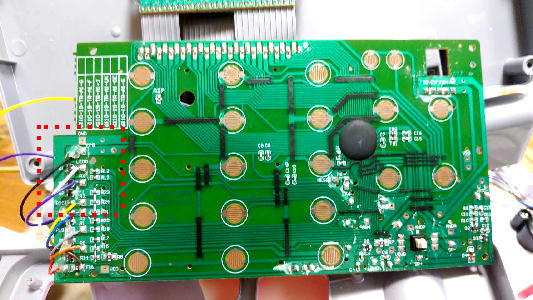

| 症状はバーコードリーダーの赤色LEDが光らず読み込まない、調べると赤色LEDのスイッチ用トランジスタが故障していた。処置は代替トランジスタ"2SC1815”を付け変え。故障原因はLED部が赤茶色の汚れていることからジュースらしき液体が浸入した様だ、この為ショートし異常電流でトランジスタを壊したと思われる。 トランジスタの故障確認はLEDの帰線を追いかけるとトランジスタに到達しそれをデジタルテスターのダイオードレンジでベースとコレクタ間のVfを調べた,その結果と1.1Vを示し通常は 0.5から0.7Vくらいの数値を示すので故障と判断。 バーコードリーダーの釦をONにするとTrのB（ベース）には0.8Vの電位が出るのでマイコンは正常に機能している判断した。 |

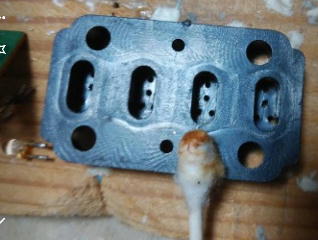

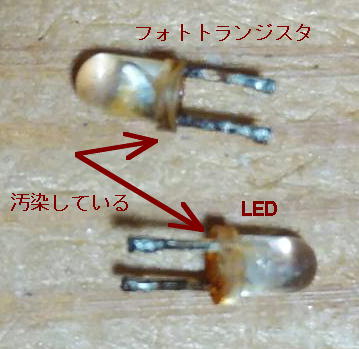

| No3 LEDとフォトトランジスタとヘッドケースがジュースの様な液体で汚れており、綿棒とアルコールで清拭した、汚れで綿棒が赤くなっている。（上段右上） この機構は４対のLEDとフォトトランジスタで白黒のパターンに於ける光の反射で読み取っている。 そして金額を音声で読み上げさらにレジスタに表示される仕組みなっている。 |

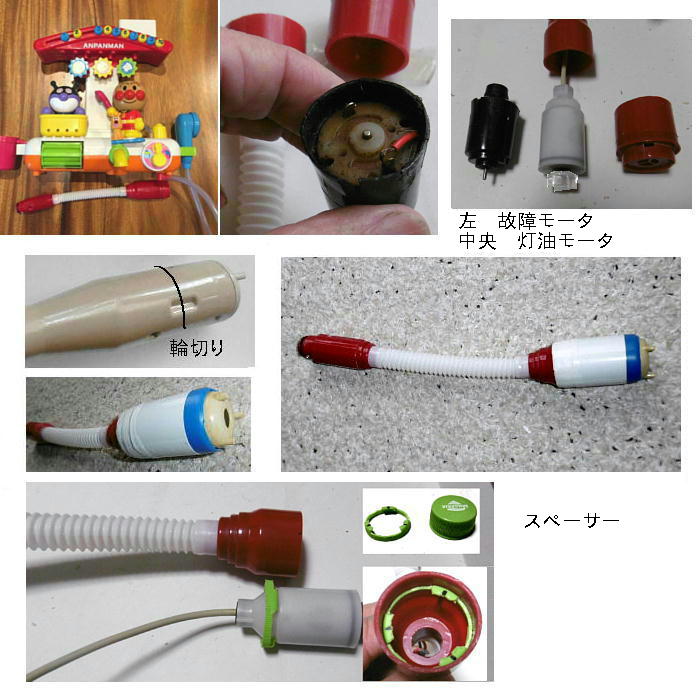

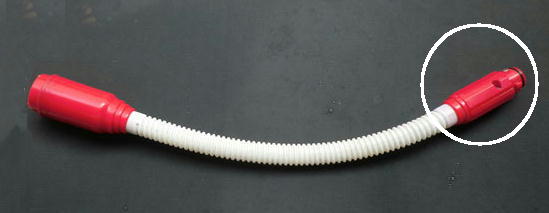

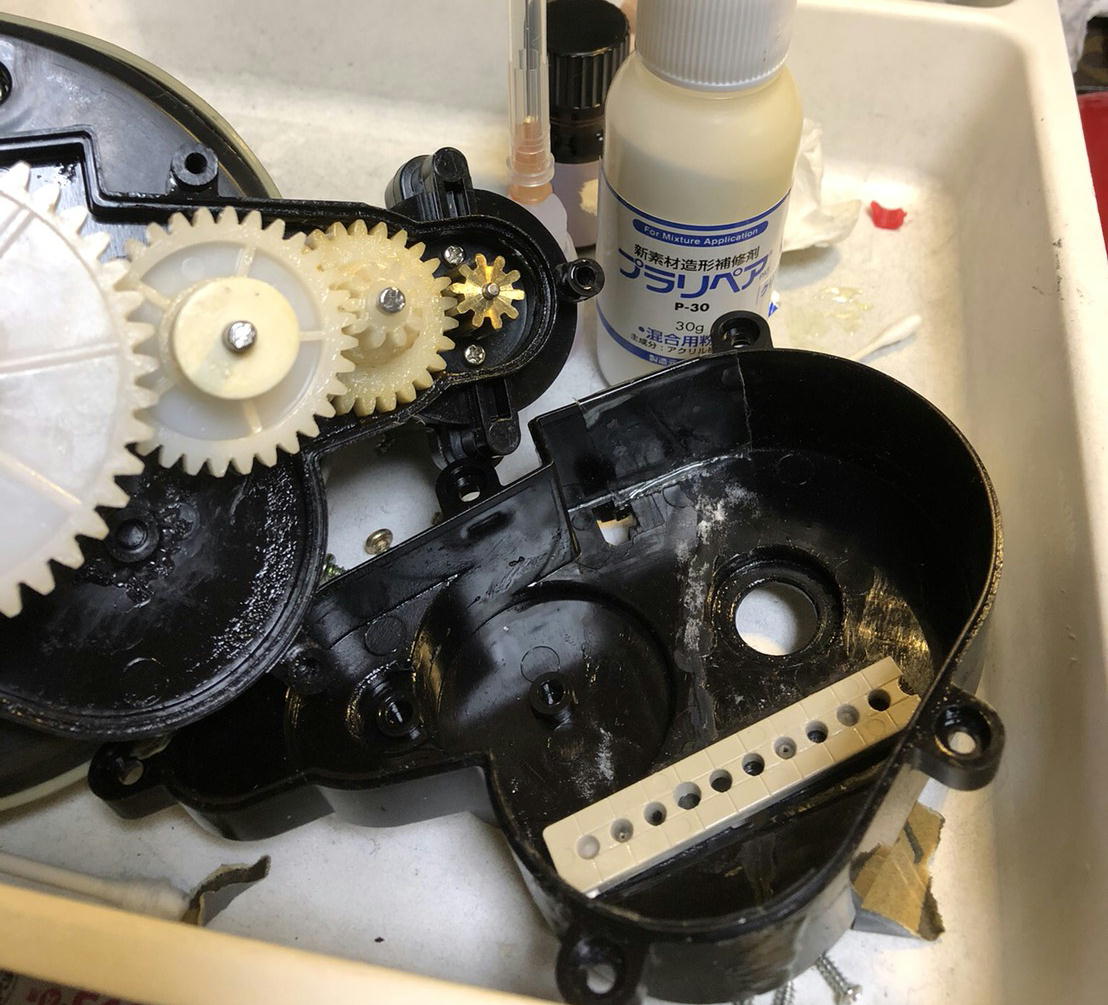

| ポンプが動かない、内部が浸水で錆びている。解体するもモータケーシングに錆び付いてモータの交換ができない。やむを得ず灯油ポンプをドッキングさせて修復した。まず灯油ポンプのケースを輪切りにして、本体と突き合わせて32mmφのプラスチックの鞘（青色部）を被せる、鞘は灯油ポンプが15mm長く径が細いため継ぎ足しと径合わせに使った。モータの先端側も形状が合わないのでスペーサを設け最後にビニルテープを巻き、次いでコニシの50ｍｍ幅の「透明の ボンドストームガード」で仕上げる。このテープは耐水性と強力な接着性があるとのことで使った。 |
| アンパンマン「スプラッシュ お風呂でスライダー」 |

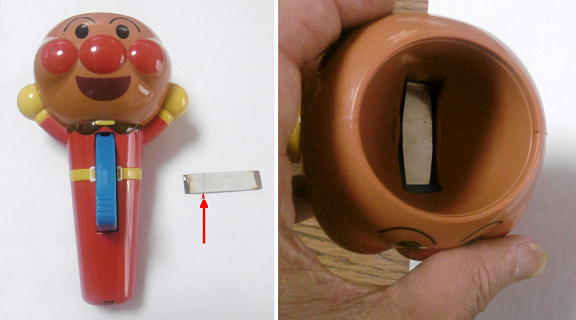

| ボールを入れて引き金を引くとボールが飛び出すおもちゃです。パチンと、音がしてボールを飛ぶはずが音も出ずボールも飛ばない、分解すると引き金でバネが屈曲してボールが弾かれる単純な仕組み、このバネが折れていた。0.3mmのステンレス板バネがたまたま有ったので同一寸法に加工したがこれが大変デリケートでパチンと音がせずクニャーと曲がるだけ、ヤスリで根気良く長さ調整したら巧く動作するようになった。元のバネは白いビニルで覆っているので折れても分かりにくい。 |

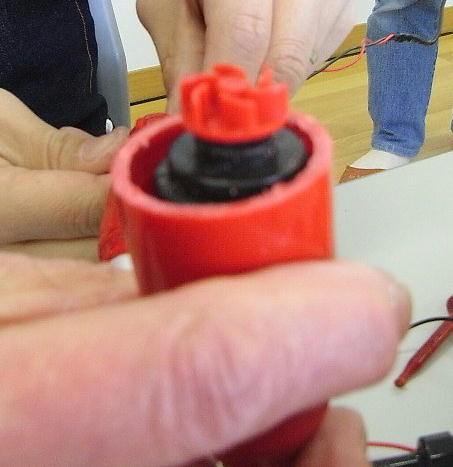

ポンプのモーターが回らないという症状。羽を手で回すと重くシャフトに潤滑油をスプレーしても軽く回らない、テスターの導通も無し。ドリルのチャックでシャフトを掴んで回転させたが、軽くならない、導通も復活しなかった。 フイルターキャップは何故か簡単に外れたがモーターケースは防水対応で、しっかり接着されているので分解が不能。治すにはこのモーターのケースを「ピラニア」で切開して、モーターを取り替えて、ケースを閉じて防水ということが考えられたが、（上の写真の黒いのがモーターケース、外側の赤いポンプケースでこの隙間を水が通る）。しかしモーターケースを防水すると外側にゴテゴテと接着剤がはみ出し水の流れを妨げてしまうので。おもちゃDrとしては無念であるがメーカでポンプごと購入することを勧めてお引き取り願いました。（株式会社アガツマ：送料込みで600円だそうです） 原因不明ですが断線、ブラシの錆か欠損、及びオーリングの摩擦が大きい等が考えられます。 |

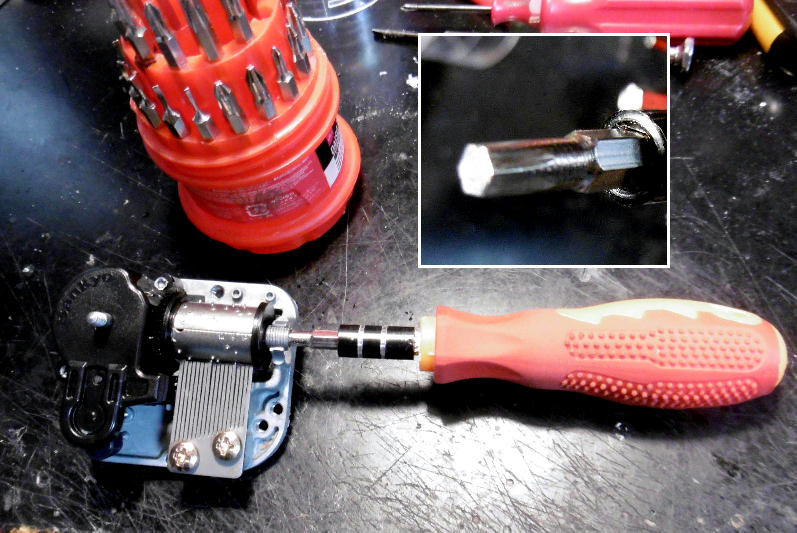

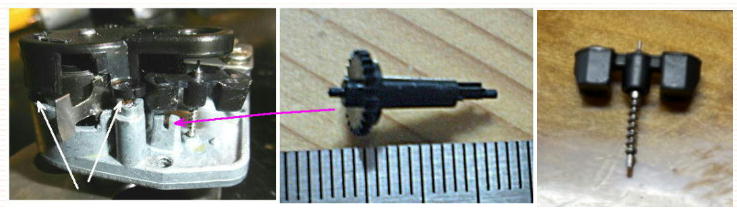

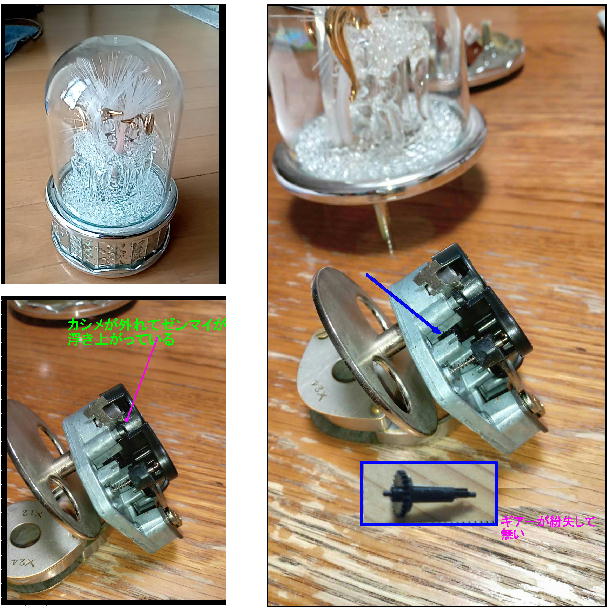

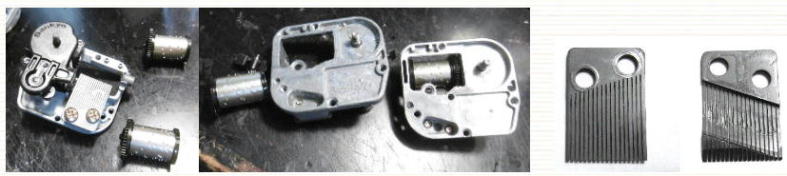

| 機構のカバーのカシメが外れてカバーが浮き、ガバナを回すギアが紛失していて修理不能のでした。同じギアーの手持ちが無いため、仕方なしに曲名違いの同一メカをwebサイトで購入、曲名が異なるのでまずシリンダー（曲名筒）だけ交換した、しかし音色がおかしい、そこで振動板もを外し交換してみたらまともな音色を奏でた。振動板は上面からだと皆同じに見えるが裏側は削って音色調整をしている様ですシリンダーと振動板は対で交換する必要があります。シリンダの交換は6角ドライバーが必要です。 |

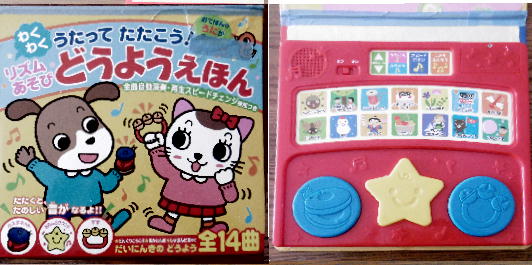

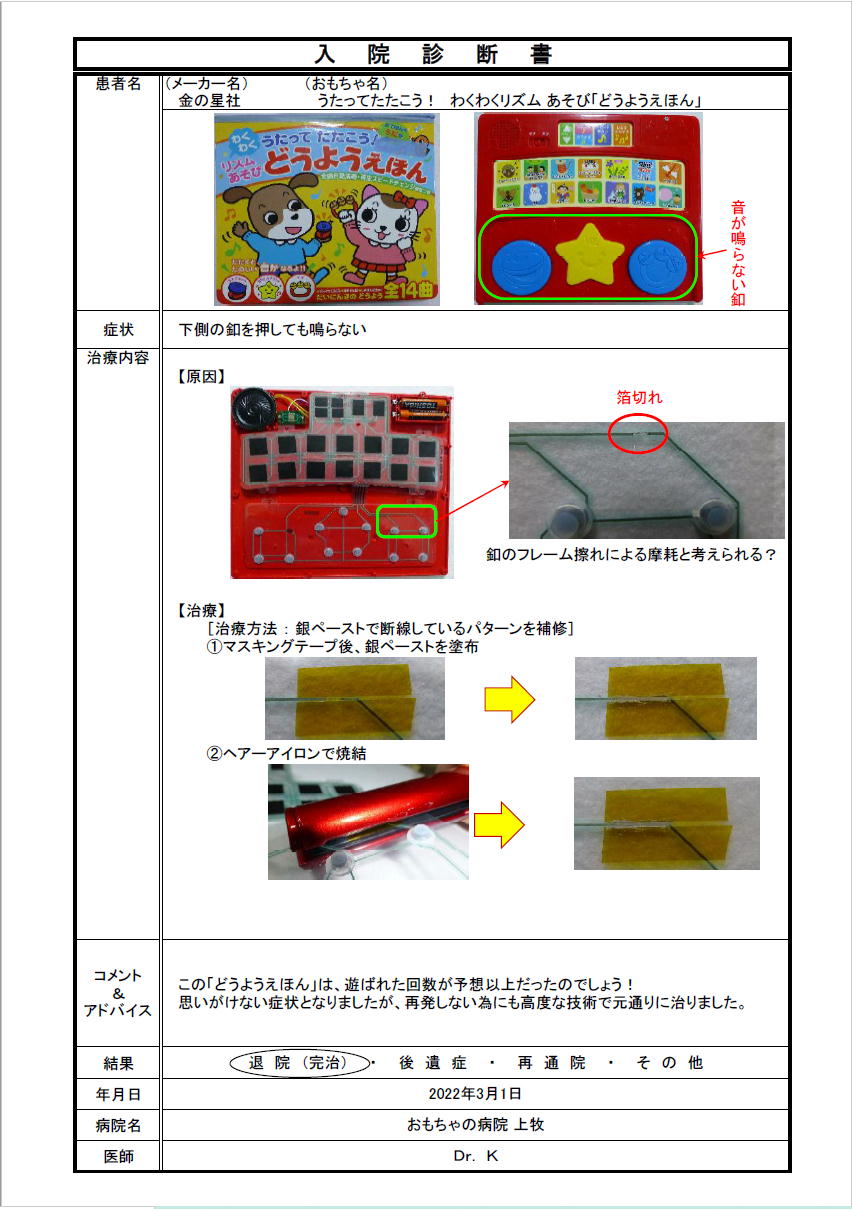

症状は鈴やカスタネット等の釦を押しても音が出ない、原因は押し釦のフレームがプリント回路を擦って箔切れし導通不良になっていた。 箔切部を銀ペーストで補修し元通り回復した。 |

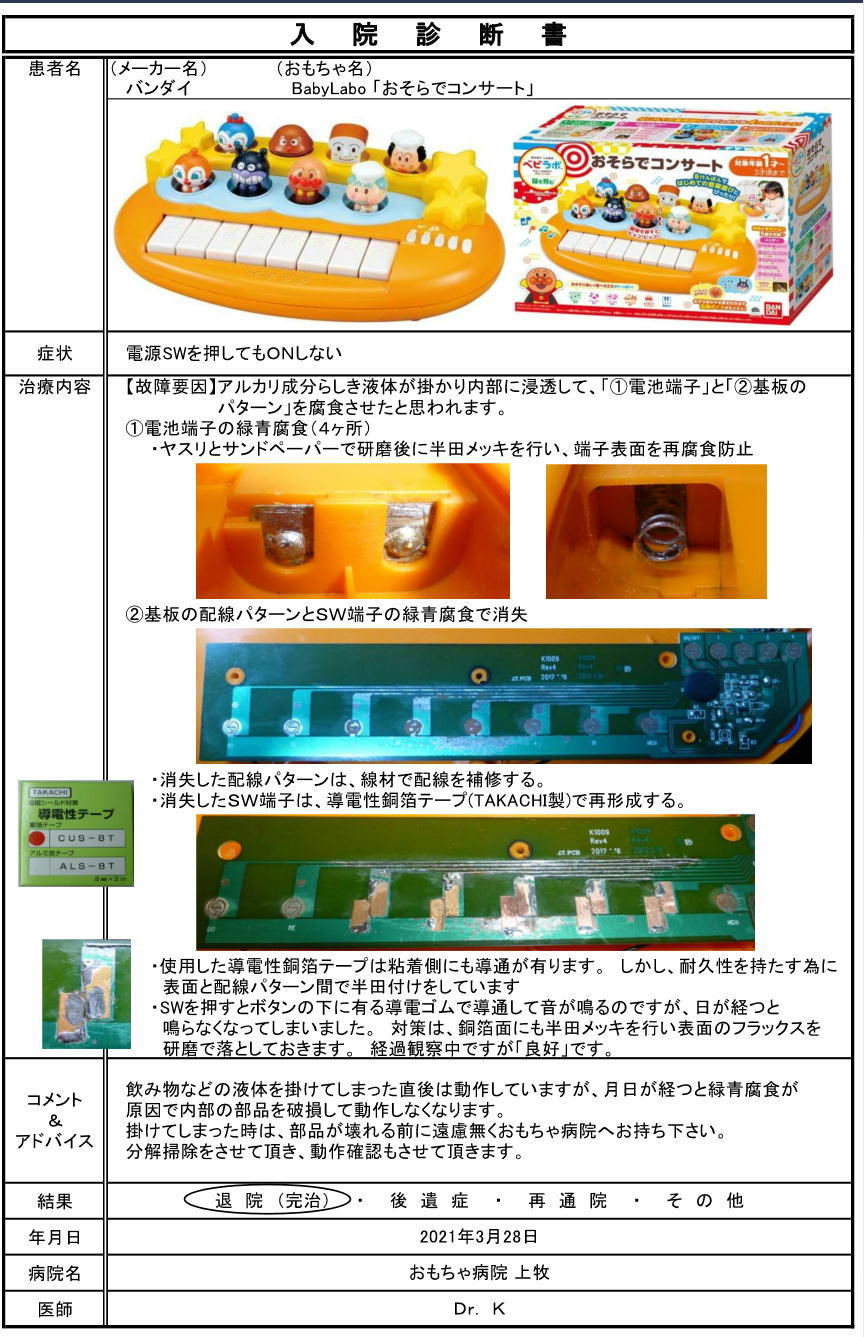

| 症状はスイッチを入れてもONしない、原因は電池BOXの端子の腐食と基板のパターンの腐食。電池端子は清拭後半田メッキして再腐食防止をはかる。基板は清拭後消失した配線パターンを細線で配線を補修する。消失したスイッチ端子は、導電性銅箔テープ(TAKACHI製)で形成し半田メッキを施す。腐食の原因はアルカリ性の液体がかかったと思われる。 |

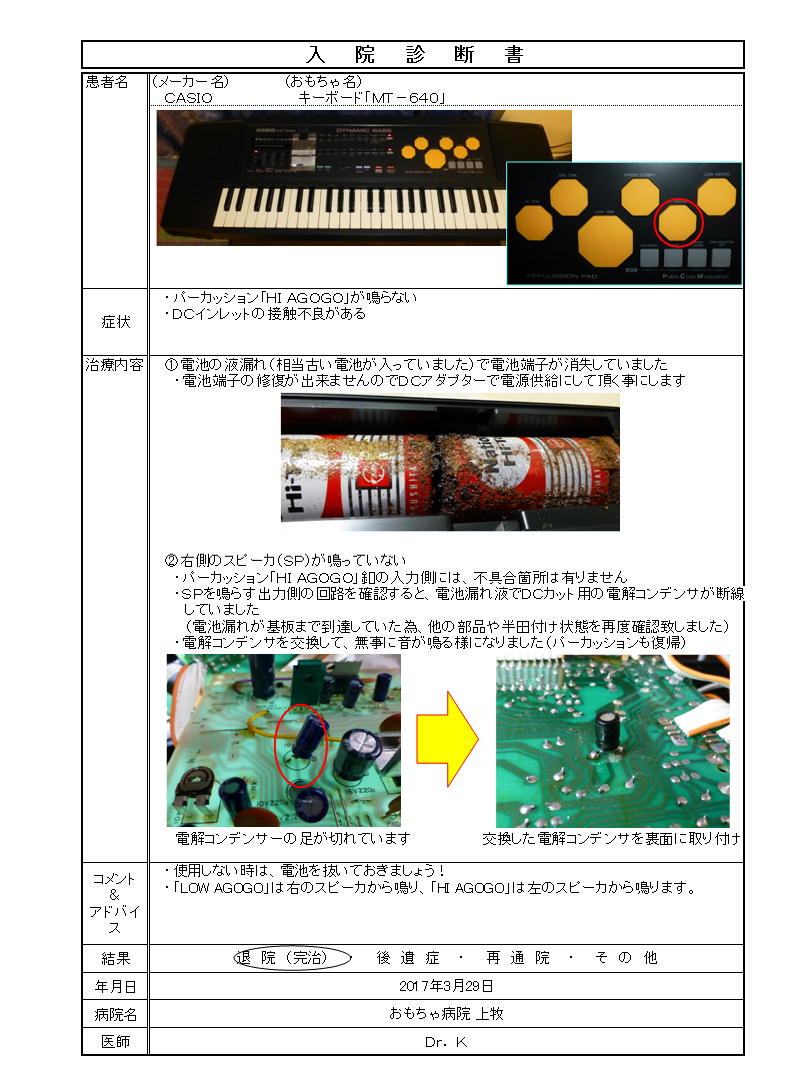

| パーカッション「ＨＩ ＡＧＯＧＯ」が鳴らないのと、ＤＣインレットの接触不良がありました。ＳＰを鳴らす出力側の回路を確認すると電池漏れ液でＤＣカット用の電解コンデンサが断線していましたので良品に取り替え正常になりました。ただし電池端子の腐食がひどく修復が出来ないのでＤＣアダプターで電源供給にして頂く事にしました |

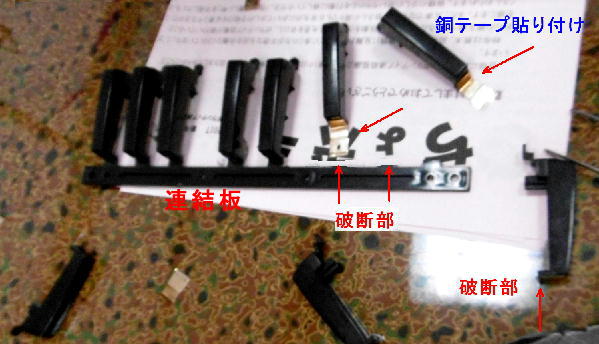

| 治療 鍵盤は連結された状態一体成形されていて付け根が破断していました、折れた部分にL字形の銅テープを瞬間接着剤で接着、連結板側は両面テープで貼り付け脱落しないようにしました。プラスチックと銅の接着はいささか不安の残る手段です。再発した場合はネジ止めするつもりです。 その後接着が剥がれました。 瞬間接着剤は駄目でした，ゴム系接着剤に変えた結果うまく行きました。銅テープの代わりにアルミ缶を切り出してもうまくいきました。 |

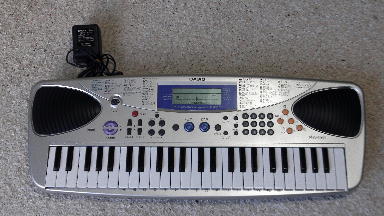

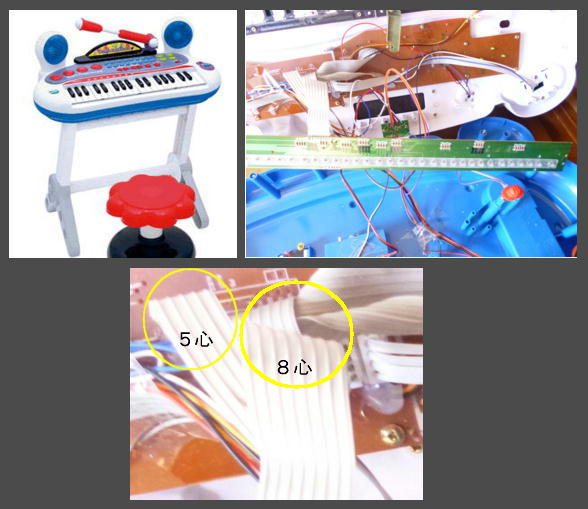

| 動作症状 鍵盤5カ所の音が出ない、しかも等間隔に8個飛びで音が出ない、鍵盤とIC基板を8心と5心のフラットケーブルで繋がれています、8個飛びで故障していることかフラットケーブルの断線と思われますが切れた様子は無く半田付けを疑い、８心ケーブルの全箇所を半田付けを仕直したところ正常に戻りました。半田がプリント基板と接していなかったと思われます。 鍵盤はラバースイッチが横一列に並んでいます、そして８心と５心ケーブルでIC基板に繋がっています、鍵盤が押されると８心と５心のどれかと導通して音が出ます、８心ケーブル中の１心が不良だと５心ケーブルと導通することが出来ずで５カ所で音が出なくなっていたのです。 |

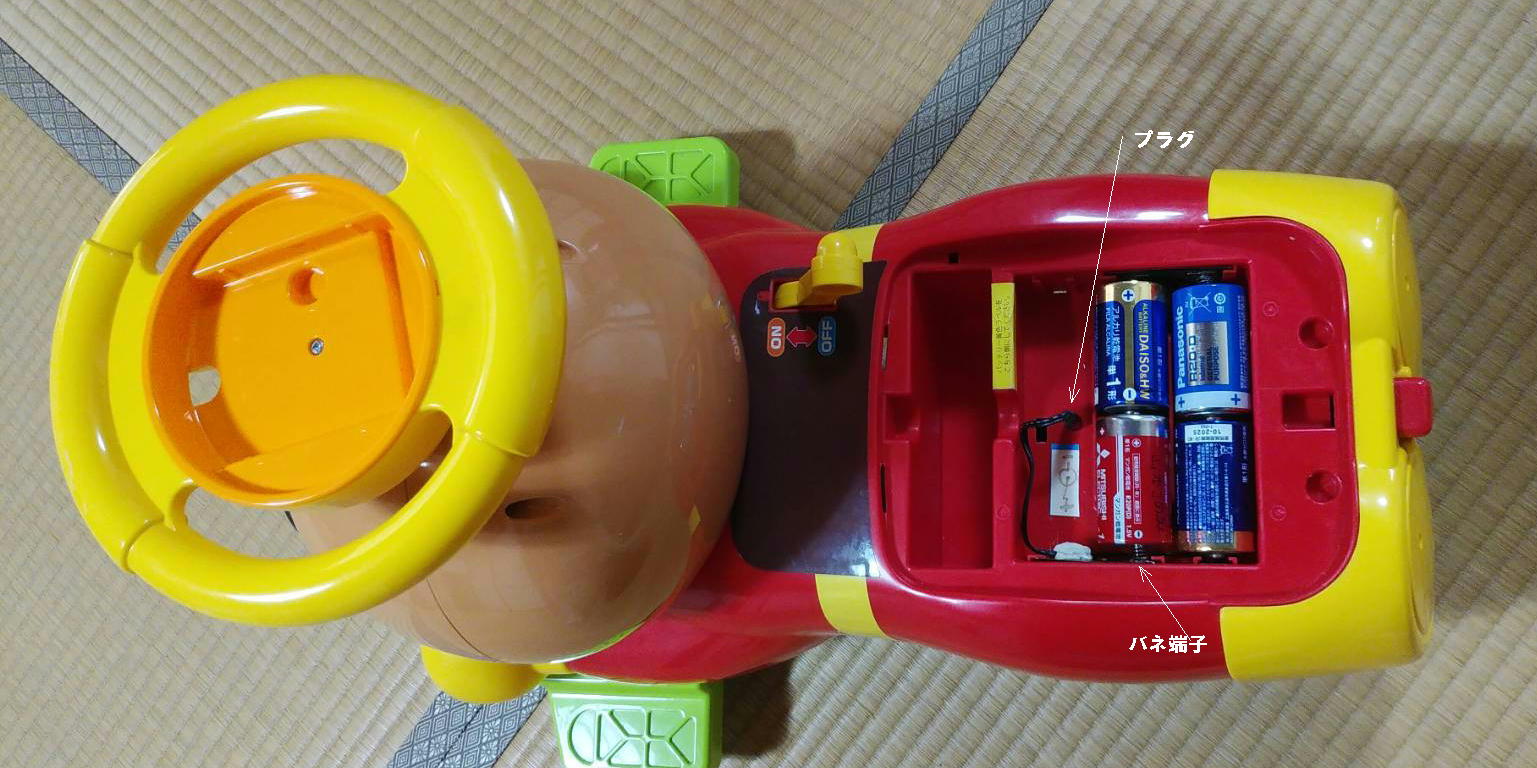

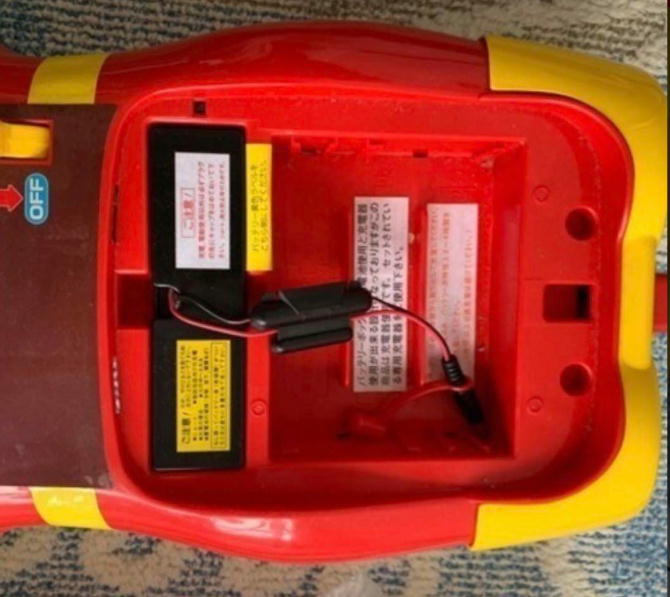

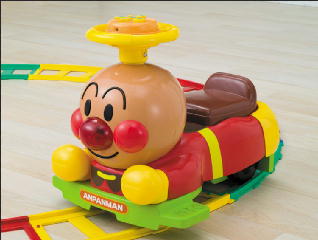

アンパンマン 電動レールでGO GO DX 乗用出来てリモコンで運転及び効果音を発する 【症状】動かない,音が出ない 【原因】6vの鉛蓄電池の劣化（電流が流れず充電出来ず）、充電器も紛失して無し。 【処置】乾電池式に改造 |

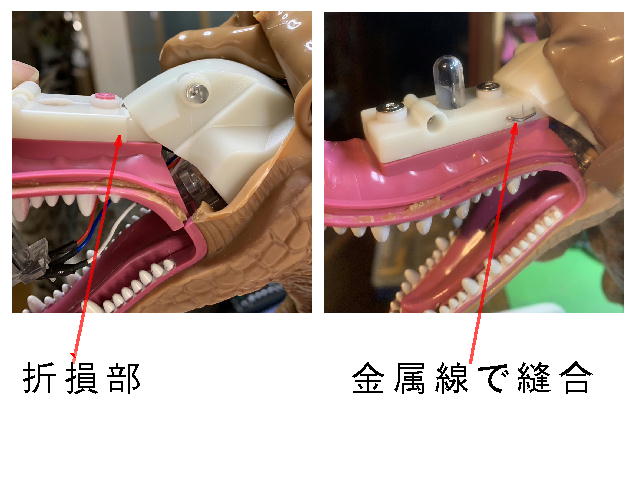

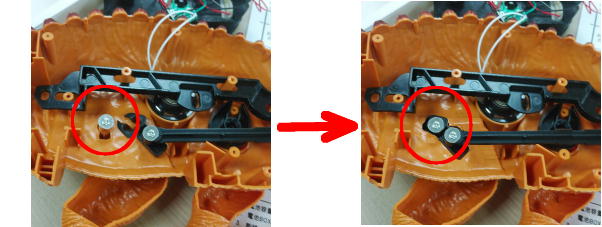

目が光る、リモコンで歩く！、氷の如く水蒸気ミストはく、吠え叫ぶ恐竜玩具。 【症状】動かない 【原因】上顎の骨折に伴い赤外線リモコンの受光センサーが断線 【処置】断線修理と顎の骨折修理 ：金属線で縫合して被覆をゴム系ボンドで接着 |

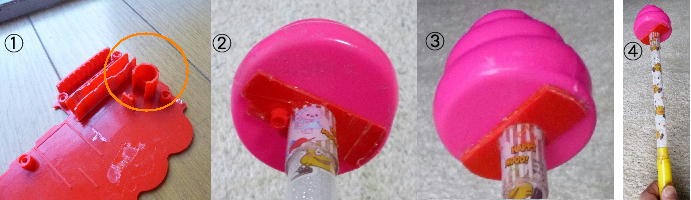

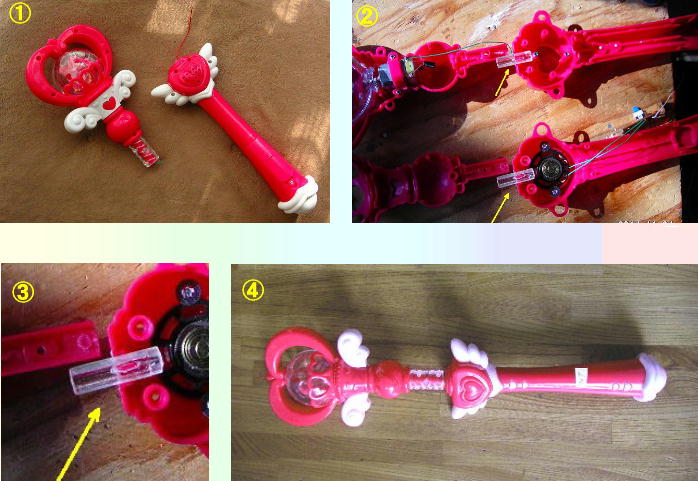

| ①ポッキリ折れたエンジェルハートステッキ ②③治療は折れた部分にスチロール樹脂で出来たボールペンの軸を半割にしてはめてみるとるぴったりでした。プラリペアを用いて上下を接着し軸穴に配線を通して接続しました。 ④治療完了後の外観 |
