| リニアモーターカー「ドクターイエロー号」 赤外線センサーで車両を検知して電磁石を励起、車両の磁石が反発して走行する鉄輪式リニアモーターカー。線路脇のレゴにセンサー、レール下に電磁石、車両はカプセルプラレールを改造、レールはNゲージで実尺換算する時速350kmに相当。車両を検知するとLEDのとリレーがONして電磁石を励起。詳細はここ （Dr.M.K) |
| 「SLの汽笛」 2本の笛で和音を作りＰＣの冷却ファンで送風してＳＬ汽笛を鳴らす （Dr.M.K) |
| 「電子ルーレット」 10個のLEDが光りながら回転する電子ルーレットです、スタートボタンを押すと電解コンデンサに電気が蓄えられ、その量によって発振部が動作時間が変わり、ボタンを離すと電解コンデンサの電荷が徐々に減りLEDの回転も遅くなりやがて電荷が無くなると最後のLEDが点灯して止まる。 回路は発振部からのパルスにより、10進カウンタが作動してLEDの位置が一つづつ移動する。10番目の次は１番目が光るのでルーレットのようにぐるぐる回るようになる。 発振部はNPN型とPNP型のトランジスの組合わせた弛張発振回路で構成し、10進カウンタはCD4017Eを使用している。スピーカで回転に合わせて音を出すようにしている。 詳細はここ 参考文献： 電子工作マガジン No.3 電波新聞社 2009/4/30発行 P27 （Dr.M.K) |
| 「振り子機構CD回転台」 時計の振り子機構で磁界を変化させてDISKにN,S極を交互に配置したマグネットを反発力で回転させるモータ。 磁石がコイル上を通過すると磁界で電流が流れ、TrをONにさせて逆磁界（反発）をコイルで発生させています。 詳細はここ （Dr.K) |
| 「リードスイッチモータ」 リードスイッチで磁界を検知してコイルに通電しS極を上向き発生させDISK上のマグネット（S極）の反発力で回転させるモータ （Dr.M.K) |

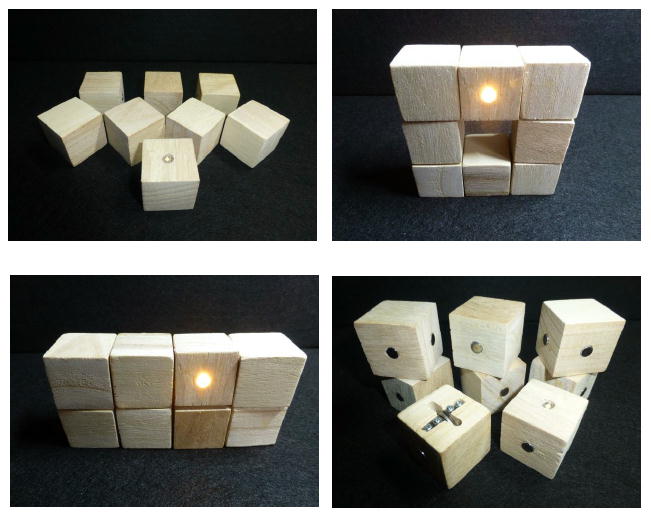

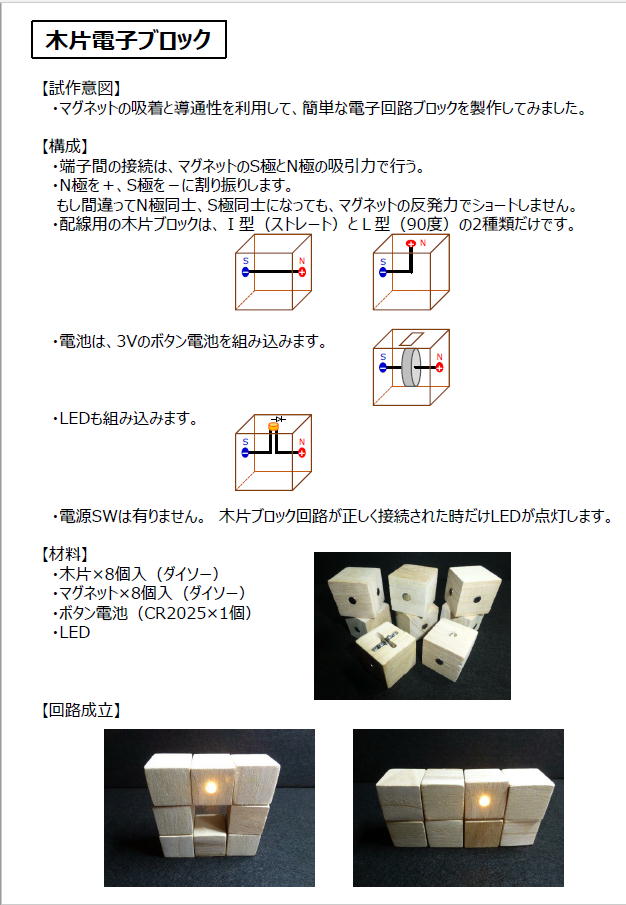

「木片電子ブロック」 木片にマグネットを埋め込み木片を正し組み立てるとLEDが点灯するブロックです 詳細はここ ・配線は、マグネットが引っ付けば導通します。 ・N極を＋、S極を−に割り振り、マグネットの吸引力を利用すれば電気ショートをする事も有りません。 ・個片配線は、Ｉ型（ストレート）とＬ型（90度）の2種類だけです。 ・電池は、3V出力のボタン電池を使用しています。 ・電源SWは、有りません。Ｌ型を回すだけです。 【材料】 ・木片ﾗ8個入（ダイソー）、・マグネットﾗ8個入（ダイソー）・ボタン電池（CR2025ｘ1個）・LED （Dr.K) |
「矢印の案内」 赤色LEDが矢印方向に流れるように点灯します 部品取りしたLEDやトランジスタ、IC等を活用しています。 （Dr.M.K) |
| トコトコ人形 「二足歩行ロボット」 平坦なテーブル上を2足歩行するロボット、重りに引かれて動く （Dr.M.K) |
| 「歩行するサイ」 |
| 「キツツキ」 |
| 「トコトコ動物」 （Dr.H.Y) |

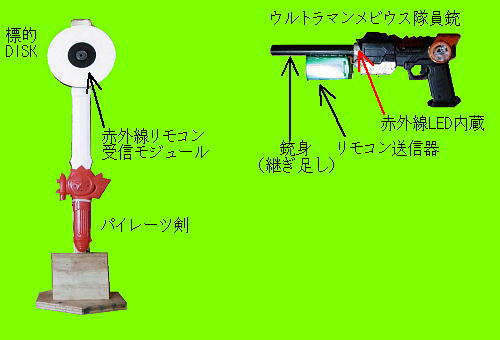

| 「赤外線ピストル」 ピストルの引き金を引くと発射音が響き、赤外線が標的に命中すると音と光が出るおもちゃです。 発射音と命中音  詳細はここ （Dr.M.K) |
